Audio- en USB-print voor ASUS S551, S551L, S551LN en V551

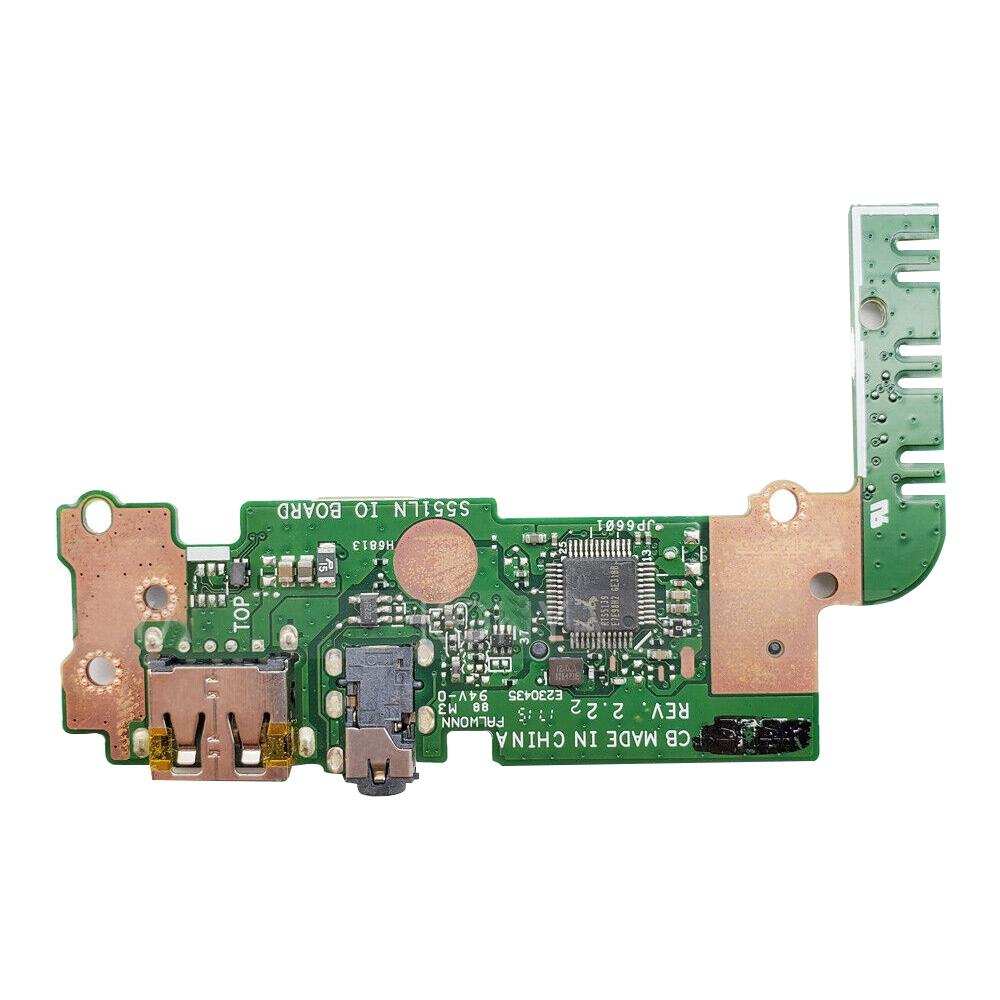

Geeft de koptelefoonaansluiting van je ASUS S551 alleen nog geruis, of doet de USB-poort aan die kant niets meer? Beide zitten op hetzelfde losse printje. Dit is de complete IO-print (opdruk S551LN IO BOARD) met de 3,5 mm-audioaansluiting en de USB-poort, voor de S551, S551L, S551LN en V551.

Specificaties

• Onderdeeltype: IO-print met 3,5 mm-audioaansluiting en USB-poort
• Opdruk op de print: S551LN IO BOARD
• Kwaliteit: vervangend onderdeel. 100% getest en werkend.
• Compatibele modellen: ASUS S551, S551L, S551LN en V551
• Levering: Levertijd 10-14 dagen

Geschikt voor de volgende modellen

• ASUS S551
• ASUS S551L
• ASUS S551LN
• ASUS V551

Symptomen van een defect onderdeel

• Een koptelefoon geeft ruis, kraakt of valt weg zodra je de stekker beweegt
• Het geluid blijft via de speakers spelen terwijl er een koptelefoon in zit (de detectieschakelaar in de jack is defect)
• De USB-poort aan deze zijde herkent geen apparaten meer of levert geen stroom
• De koptelefoonstekker zit los in de aansluiting
• Alleen een van beide kanalen komt door de koptelefoon

Installatie

🟡 Moeilijkheidsgraad: gemiddeld. Reken op ongeveer ~40 minuten. De print zit los in de behuizing en is via een lintkabel op het moederbord aangesloten, dus solderen is niet nodig. Verwijder de onderplaat met een kruiskopschroevendraaier (PH0/PH00) en plastic prytools, koppel de accu los en schroef de print los. Klap de ZIF-connector open voordat je de lintkabel eruit schuift en trek nooit aan de kabel zelf. Let er bij het terugplaatsen op dat de poorten precies in de uitsparingen van de behuizing vallen.

Veelgestelde vragen

Past deze print op mijn ASUS S551?
Sunsky geeft hem op voor de S551, S551L, S551LN en V551. De print draagt zelf de opdruk S551LN IO BOARD. Vergelijk de plaats van de USB-poort, de audiojack en de lintkabelaansluiting met je eigen print voordat je bestelt.

Welk gereedschap heb ik nodig?
Een kruiskopschroevendraaier PH0/PH00, plastic prytools en een spudger om de lintkabel te geleiden. Soldeerwerk is niet nodig en pentalobe-bits horen bij Apple, niet bij ASUS.

Hoe moeilijk is deze reparatie?
Gemiddeld, ongeveer 40 minuten. Het lastigste is de ZIF-connector: klap het klepje op met je nagel of een spudger, nooit met een metalen pincet, anders breekt het klepje af en zit je met een onbruikbare aansluiting.
