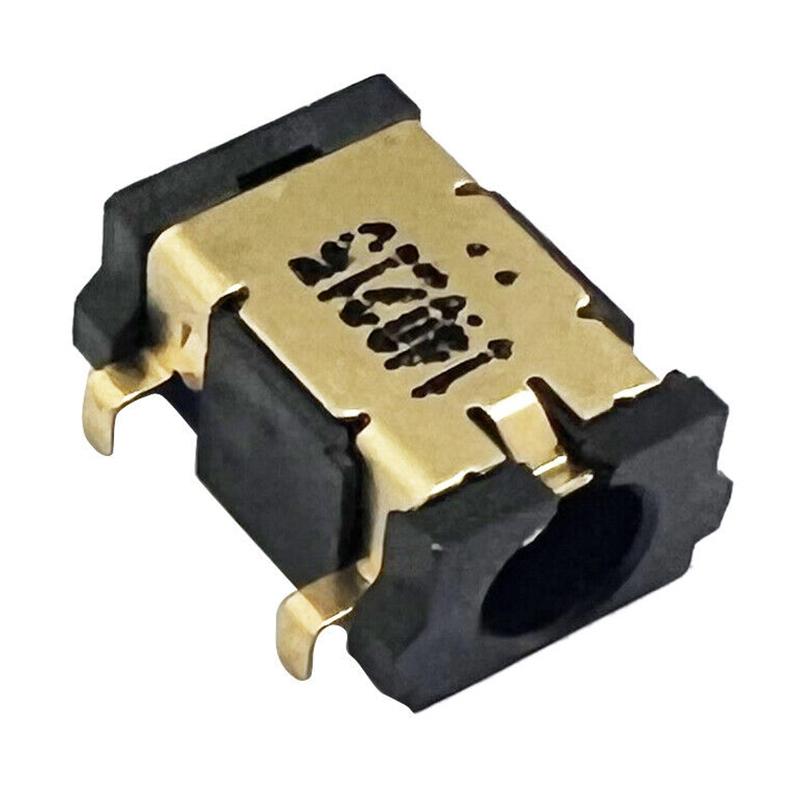

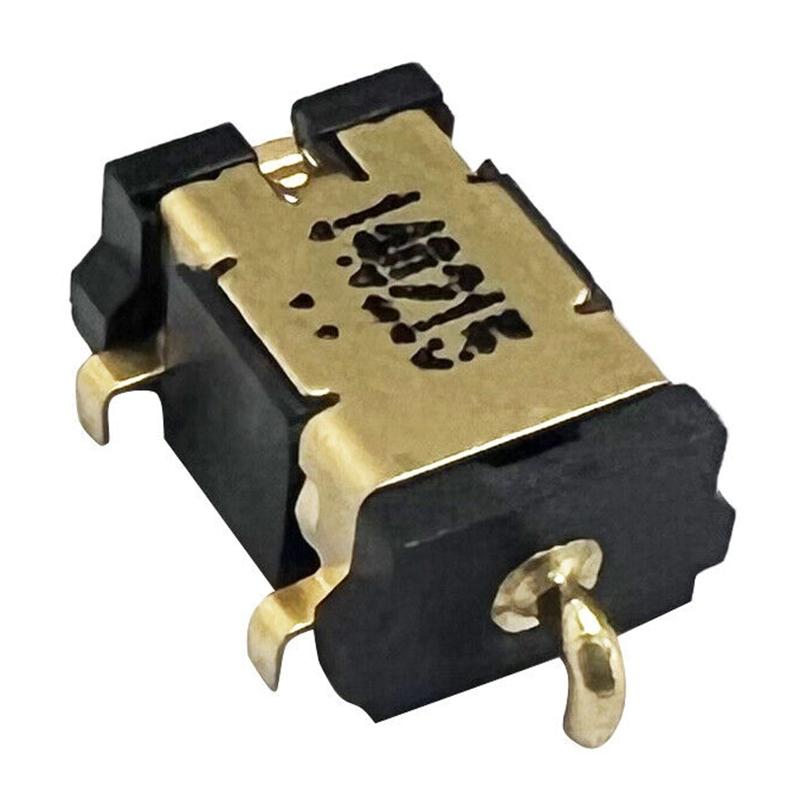

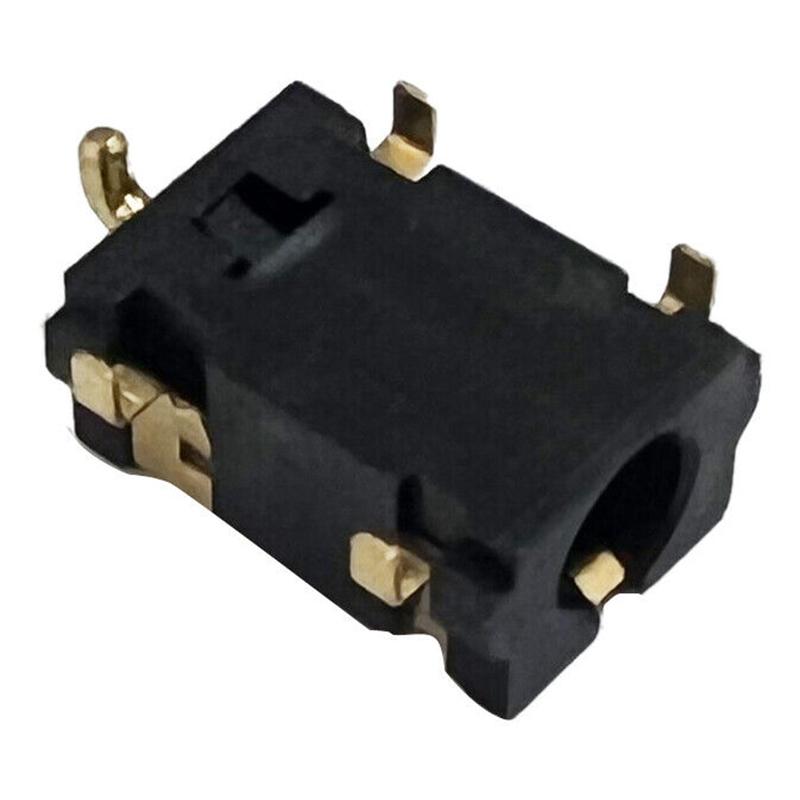

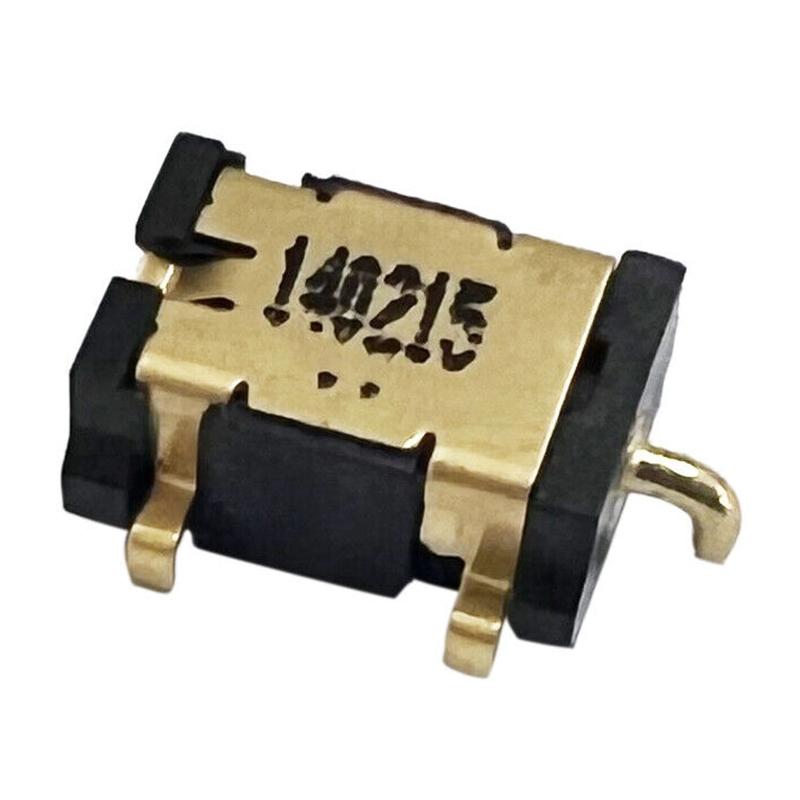

DC-voedingsconnector voor Gateway GWTC116-1BK en GWTC116-1PR

De Gateway GWTC116 is een lichte 11,6-inch 2-in-1, en bij dat formaat zit de laadpoort direct op het moederbord zonder tussenkabel. Eén verkeerde beweging met de adapter erin en de soldeerverbinding scheurt. Deze losse DC-voedingsconnector vervangt die poort in de GWTC116-1BK en de GWTC116-1PR.

Specificaties

• Onderdeeltype: DC-voedingsconnector (holle plug), soldeerbaar
• Kwaliteit: vervangend onderdeel. 100% getest en werkend.
• Compatibele modellen: Gateway GWTC116-1BK en GWTC116-1PR
• Levering: Levertijd 10-14 dagen

Symptomen van een defect onderdeel

• De laptop laadt niet meer, terwijl het lampje van de adapter zelf gewoon brandt
• Laden werkt alleen als je de plug omhoog of naar beneden drukt
• De adapterplug zit los en draait mee in de poort
• De laptop schakelt spontaan uit op accu terwijl hij aan de lader hangt
• Bruine verkleuring of een brandlucht rond de laadingang

Installatie

🔴 Moeilijkheidsgraad: lastig. Reken op ongeveer ~60 minuten. Let op: niet plug-and-play. De connector moet op het moederbord gesoldeerd worden. Open de GWTC116 met een kruiskopschroevendraaier (PH0/PH00) en plastic prytools, koppel de interne accu los en neem het moederbord uit de behuizing. Werk daarna met een fijne soldeerbout of hetelucht, flux, soldeertin en desoldeerlint. Controleer meteen of de laadbaan op het bord zelf niet is doorgebrand.

Veelgestelde vragen

Past deze connector op mijn Gateway GWTC116?
Sunsky geeft hem op voor de GWTC116-1BK (zwart) en de GWTC116-1PR (paars). Dat zijn kleurvarianten van hetzelfde model, dus het onderdeel is voor beide gelijk. Vergelijk toch even de pootjes en de hoogte van de poort met je eigen exemplaar.

Welk gereedschap heb ik nodig?
Kruiskop PH0/PH00, plastic prytools en een spudger om de laptop te openen, plus soldeergereedschap: soldeerbout of hetelucht, flux, soldeertin en desoldeerlint.

Hoe moeilijk is deze reparatie?
Lastig, ongeveer 60 minuten. Op zo'n compact bord liggen de laadbanen dicht bij andere componenten, dus je moet gericht verwarmen. Twijfel je, laat het onderdeel dan door een reparateur plaatsen.
