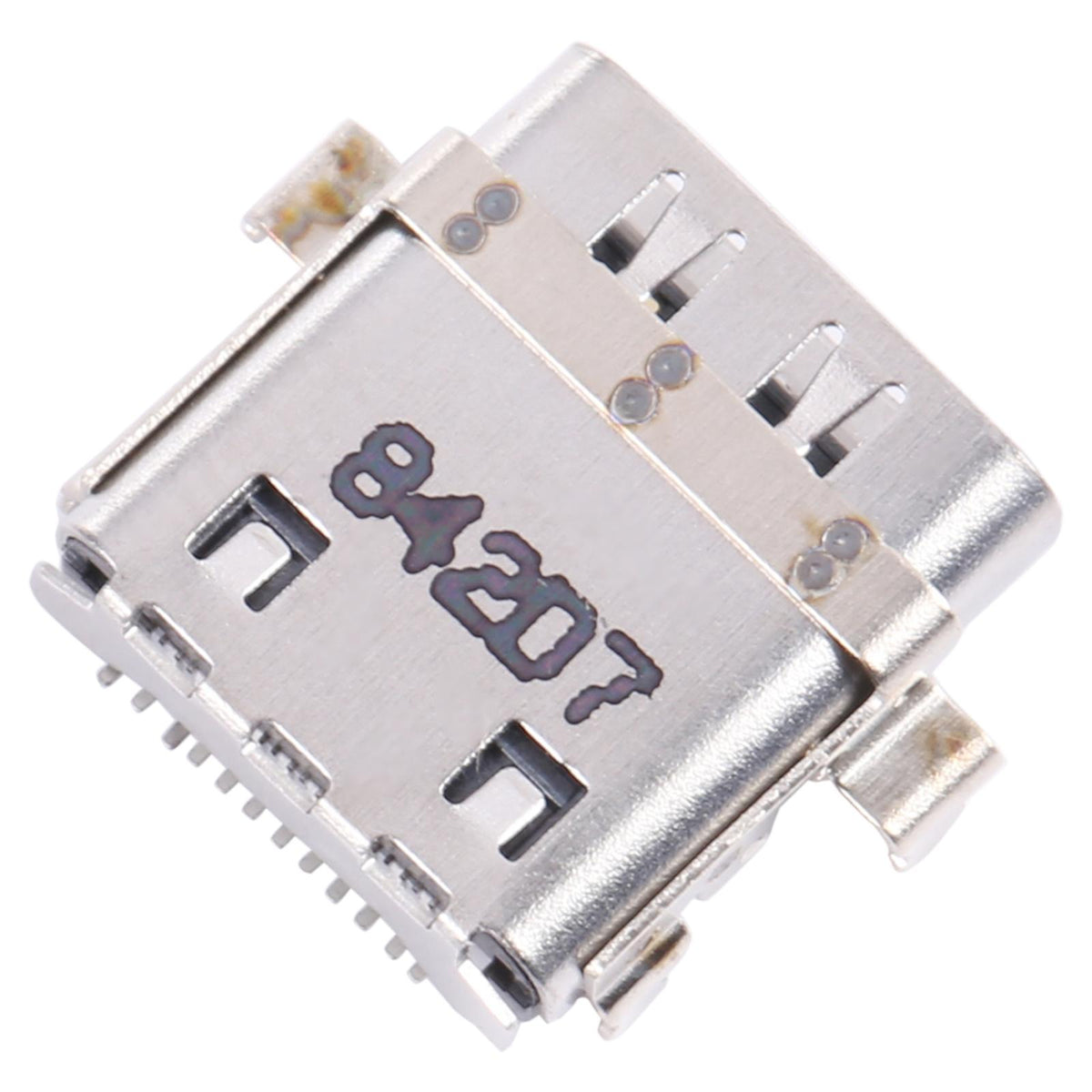

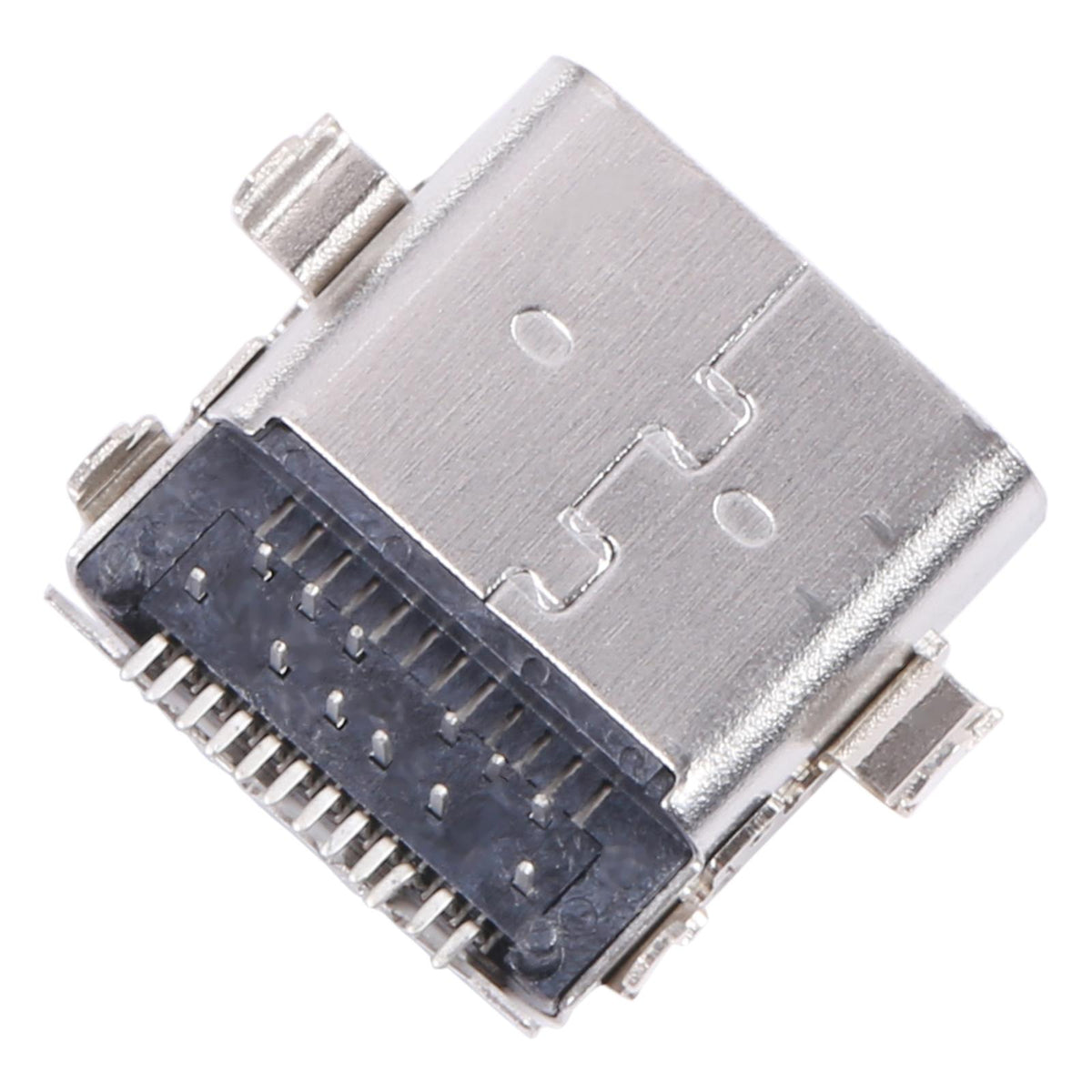

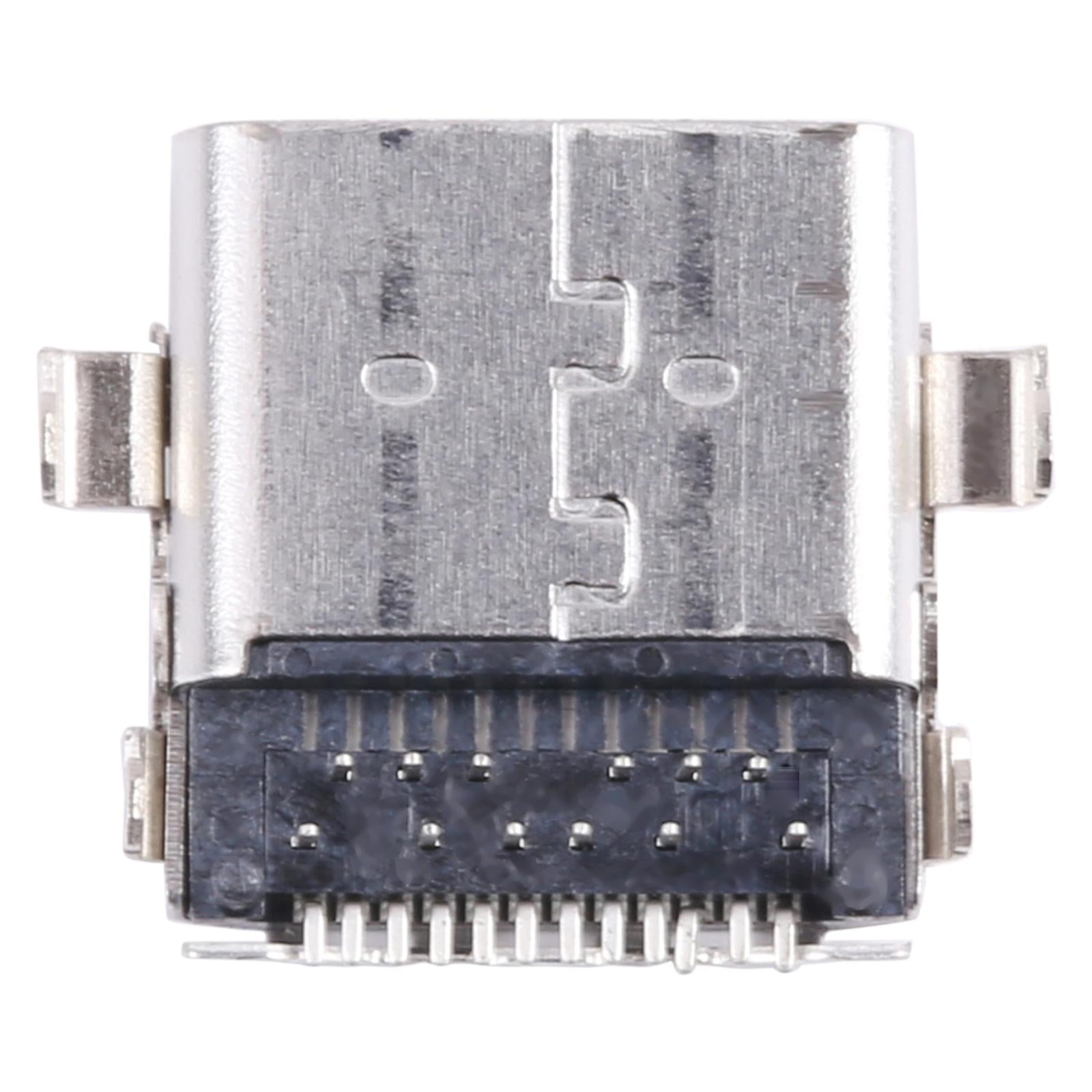

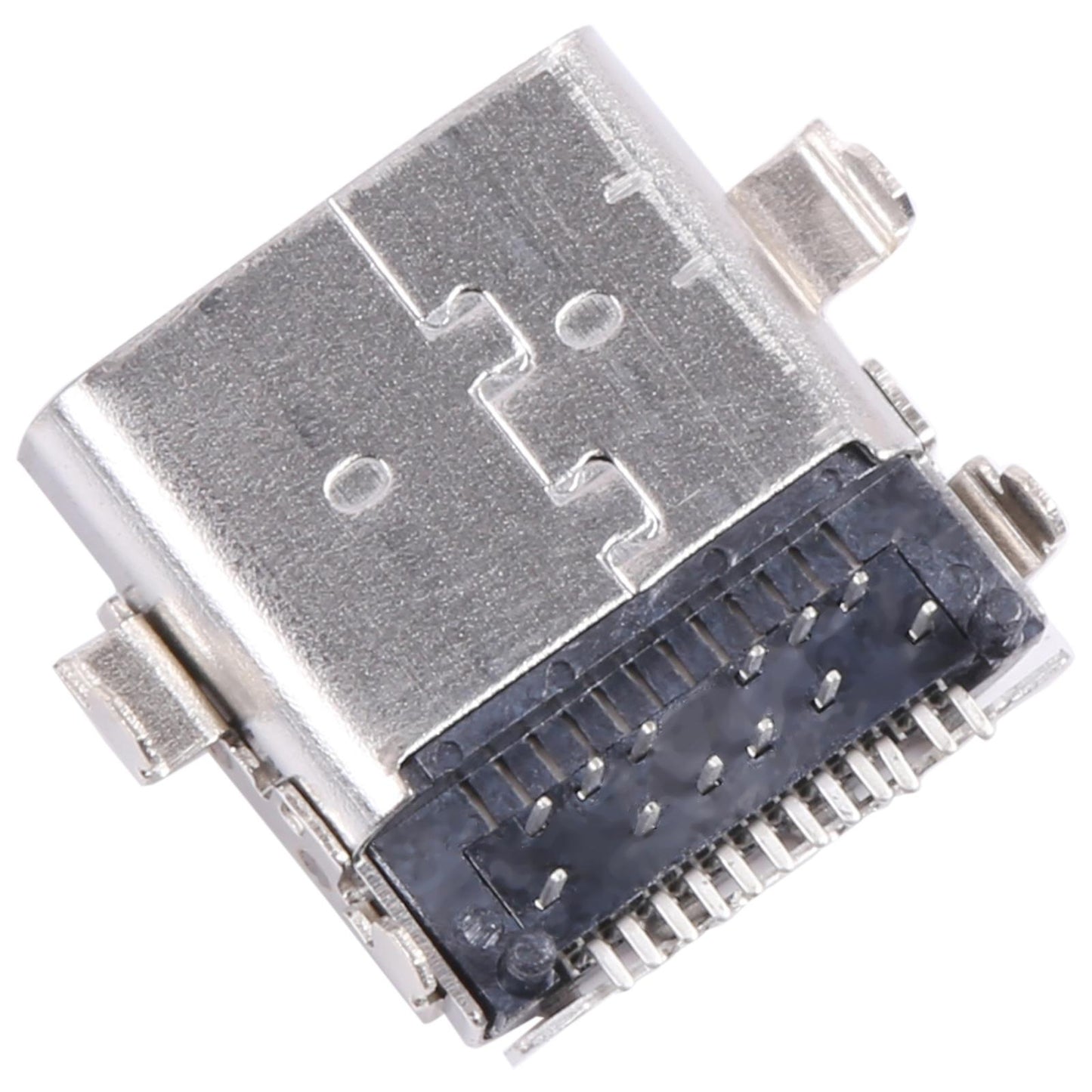

USB-C-oplaadconnector TC-010 soldeerbaar voor Dell 12 7275, 7390 en XPS 12 9250

Bij deze zakelijke Dell-modellen gaat alles door de USB-C-poort heen: laden, het dockstation en vaak ook het externe beeld. Slijt die bus, dan valt dat allemaal tegelijk weg. TC-010 is de losse USB-C-connector voor de Dell 12 7275, de 7390 en de XPS 12 9250. Hij wordt op de print gesoldeerd.

Specificaties

• Onderdeeltype: losse USB-C-oplaadconnector om te solderen, leverancierscode TC-010
• Kwaliteit: vervangend onderdeel. 100% getest en werkend.
• Compatibele modellen: Dell 12 7275, Dell 7390 en Dell XPS 12 9250
• Levering: Levertijd 10-14 dagen

Geschikt voor de volgende modellen

• Dell 12 7275
• Dell 7390
• Dell XPS 12 9250

Symptomen van een defect onderdeel

• De laptop laadt niet meer, of alleen als je de stekker in een bepaalde hoek houdt
• Het dockstation verliest steeds de verbinding met beeldscherm, netwerk of toetsenbord
• Windows meldt dat de lader niet wordt herkend of dat er langzaam wordt geladen
• De poort voelt los of beweegt zichtbaar mee met de kabel
• Verbogen pinnen, corrosie of vuil in de oude bus

Installatie

🔴 Moeilijkheidsgraad: moeilijk. Reken op ongeveer ~60 minuten. Je moet eerst bij de print zien te komen: onderklep los met een kruiskop (bij Dell vaak Torx T5 voor de binnenschroeven), accu afkoppelen en het moederbord uitbouwen. Daarna is het hetelucht-soldeerwerk met flux, soldeertin, ontsoldeerlint en een loep of microscoop. Dit is geen plug-and-play-onderdeel.

Sluit eerst een andere lader en een andere kabel aan. Laadt hij dan wel, dan is er met de bus niets mis en scheelt dat je een soldeerklus.

Veelgestelde vragen

Past deze connector in mijn Dell?
Sunsky noemt de Dell 12 7275, de 7390 en de XPS 12 9250. Het servicetag- en modelnummer staan op de sticker aan de onderkant van de laptop. Staat jouw model er niet bij, vergelijk dan de oude connector met de foto: pinaantal en bevestigingslipjes moeten exact overeenkomen.

Welk gereedschap heb ik nodig?
Een kruiskop en Torx T5 om de laptop te openen, en verder een hetelucht-soldeerstation, flux, soldeertin, ontsoldeerlint en een loep of microscoop.

Hoe moeilijk is de klus?
Moeilijk. Het gaat om microsoldeerwerk op het moederbord, na een flinke demontage. Reken op ongeveer 60 minuten en doe het alleen met soldeerervaring.
