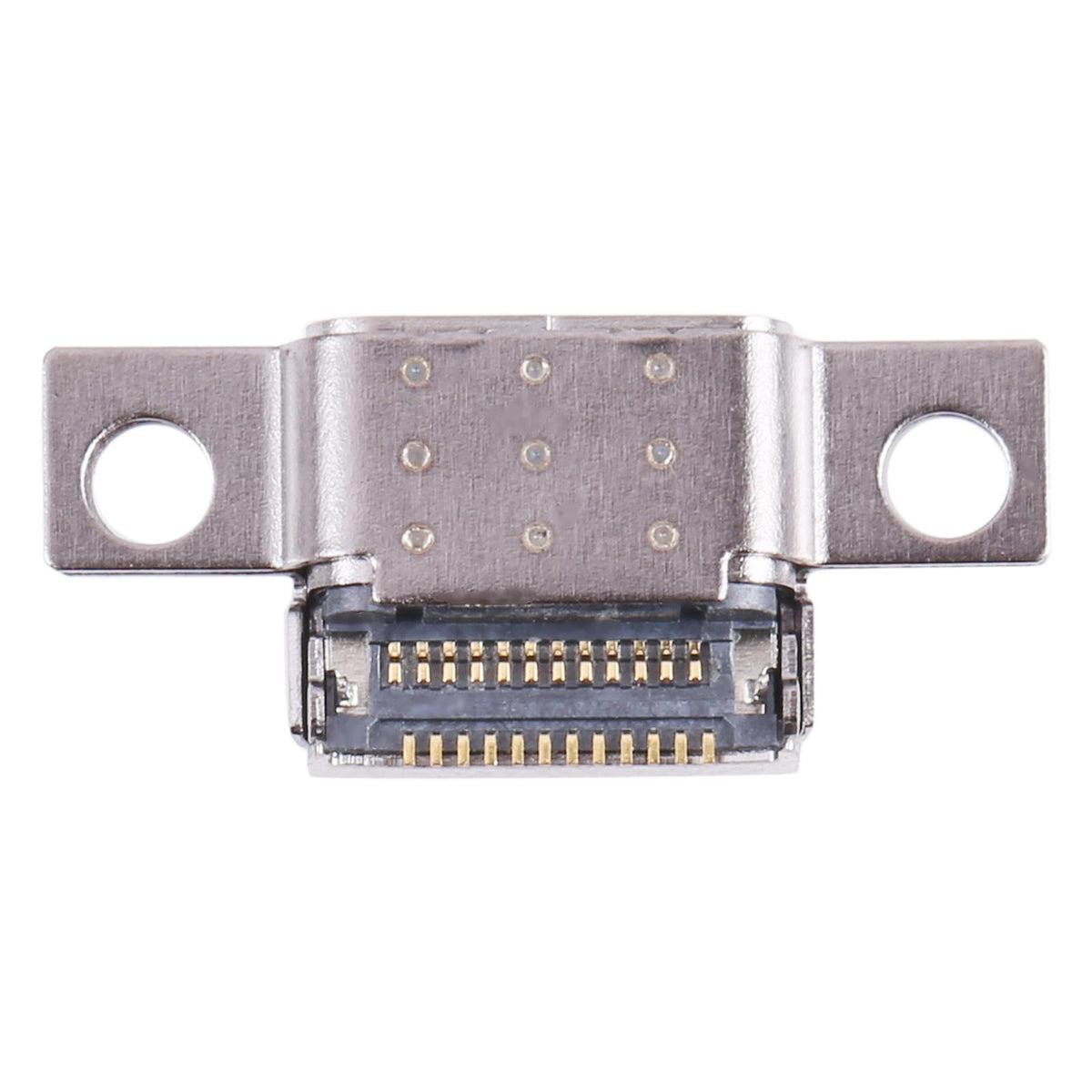

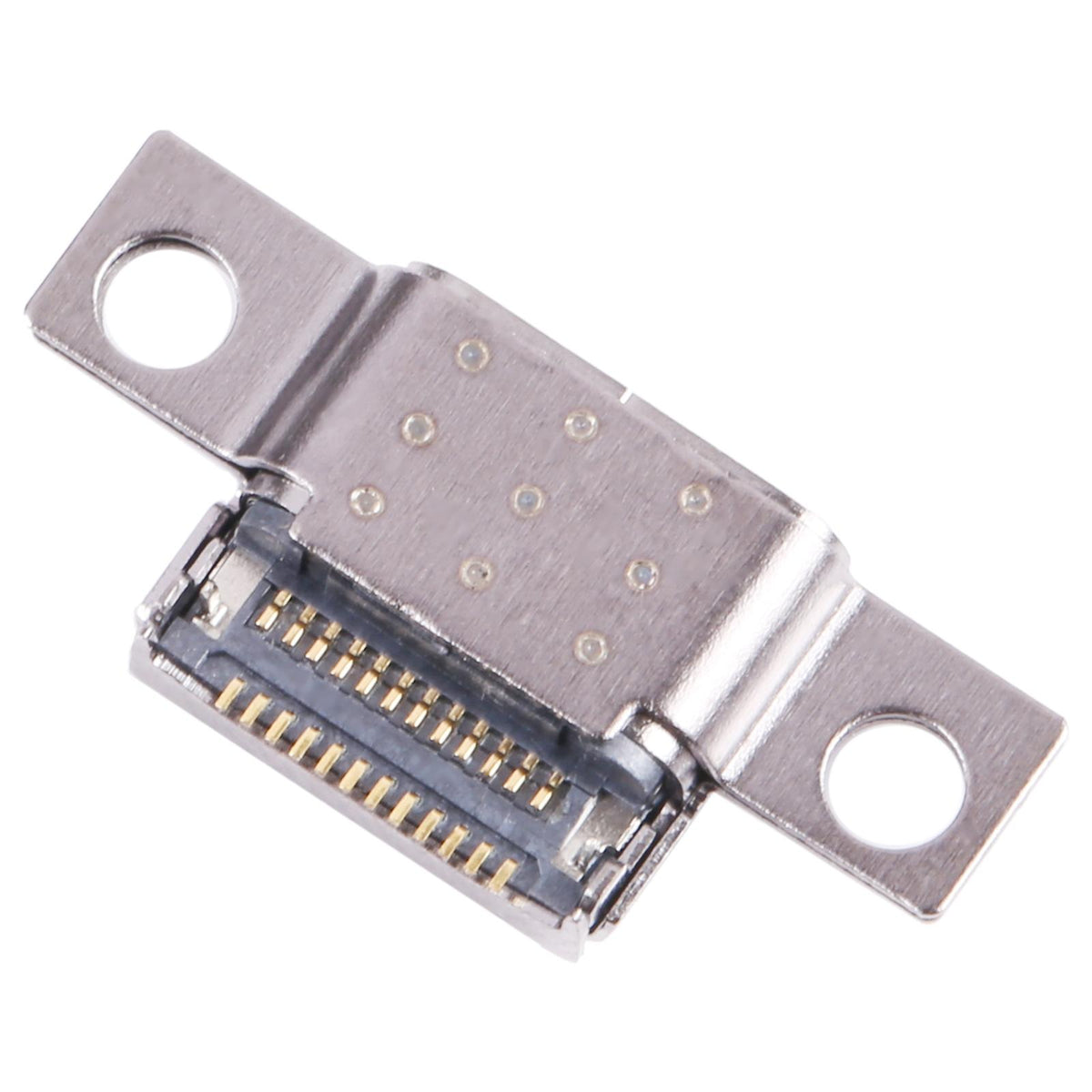

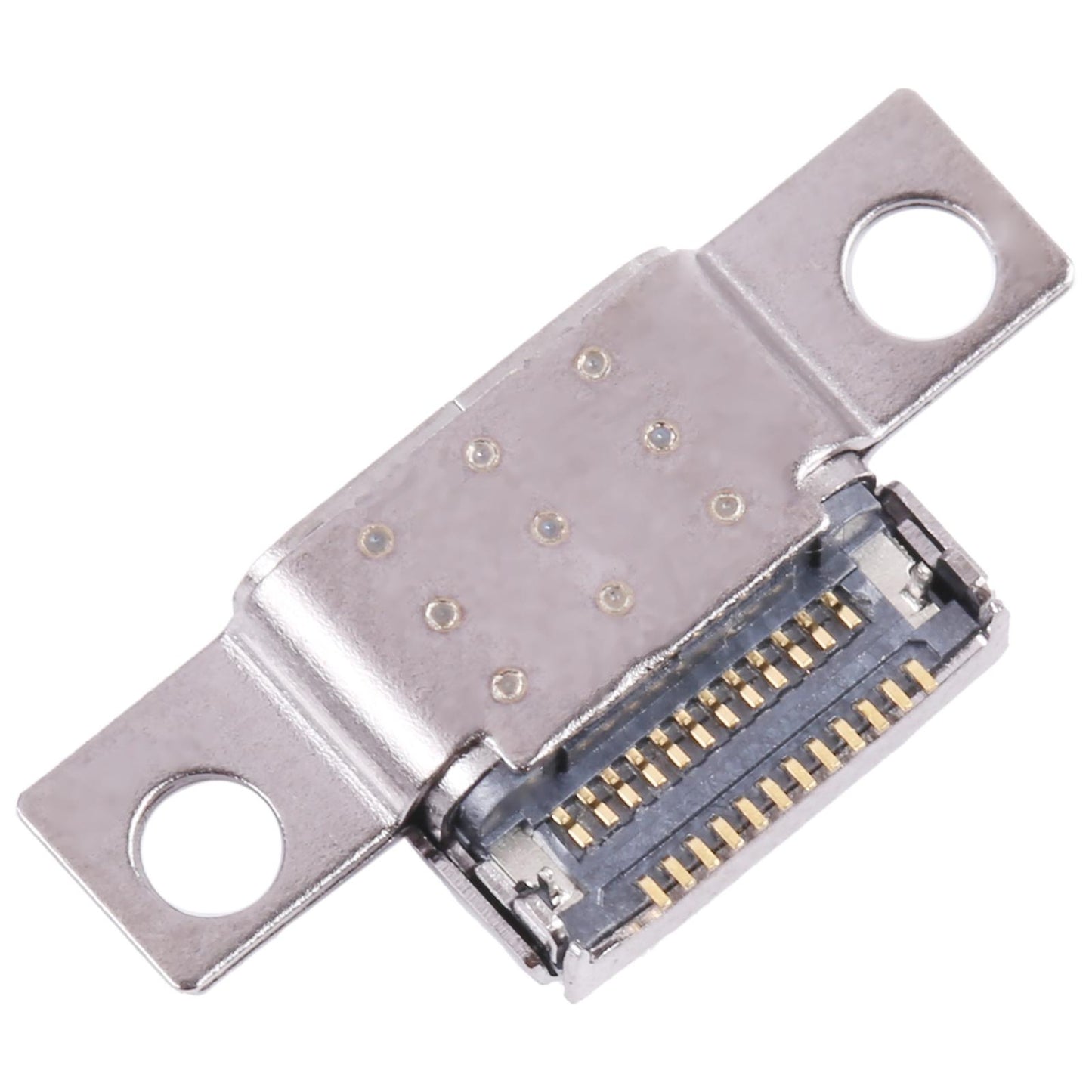

USB-C-oplaadconnector TC-027 voor Lenovo Yoga 6 13ARE05 82FN

De Yoga 6 13ARE05 (82FN) heeft maar een handjevol poorten en laadt uitsluitend via USB-C. Gaat die ene laadpoort stuk, dan staat de laptop stil. Deze TC-027 is de losse USB-C-connector met brede montageflenzen die op het moederbord van de 13ARE05 wordt gesoldeerd.

Specificaties

• Onderdeeltype: USB-C-oplaadconnector, soldeerbaar, met zijflenzen
• Type-aanduiding leverancier: TC-027
• Kwaliteit: vervangend onderdeel. 100% getest en werkend.
• Compatibele modellen: Lenovo Yoga 6 13ARE05 82FN
• Levering: Levertijd 10-14 dagen

Symptomen van een defect onderdeel

• De Yoga 6 laadt niet meer op, ook niet met een andere adapter of kabel
• Laden begint pas als je de kabel omhoog of opzij duwt
• De laptop schakelt uit zodra je de stekker aanraakt
• De USB-C-poort accepteert geen beeldsignaal of dock meer
• De poort is zichtbaar ingedrukt, scheef of losgetrokken

Installatie

🔴 Moeilijkheidsgraad: lastig. Reken op ongeveer ~60 minuten. Dit onderdeel is niet plug-and-play: de connector hoort op het moederbord gesoldeerd te worden. Onderplaat los met een kruiskopschroevendraaier (PH0/PH00) en plastic prytools, accu loskoppelen, moederbord eruit. Daarna hetelucht-rework of een fijne soldeerbout met flux, soldeertin en desoldeerlint. De zijflenzen moeten mee vastgezet worden, anders trekt de poort opnieuw los.

Veelgestelde vragen

Past deze connector op mijn Lenovo Yoga 6 13ARE05?

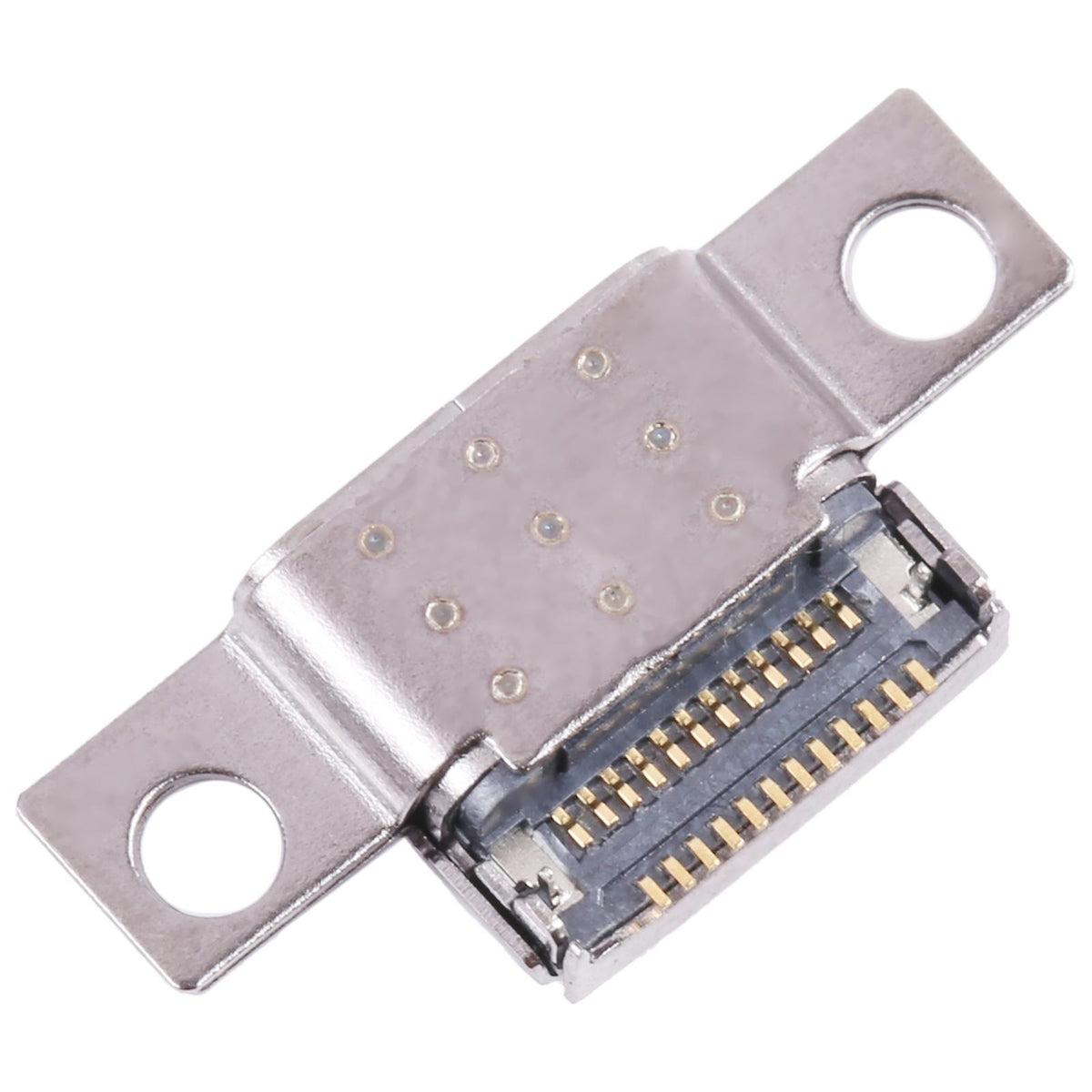

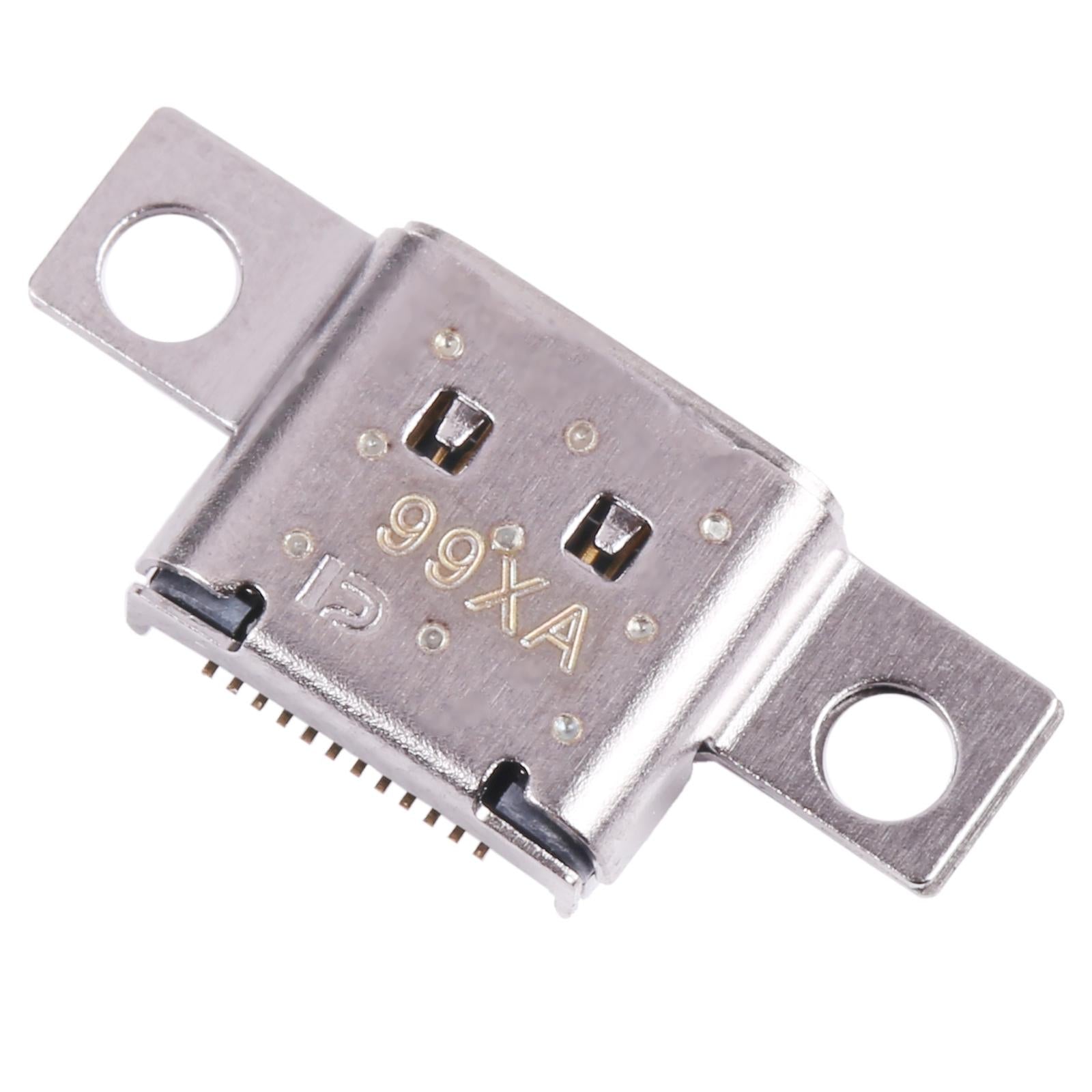

Ja, Sunsky geeft de TC-027 op voor de Yoga 6 13ARE05 met typeaanduiding 82FN. Controleer voor de zekerheid of jouw oude poort dezelfde brede zijflenzen met schroefgaten heeft; die flenzen zijn het duidelijkste herkenpunt op de foto.

Welk gereedschap heb ik nodig?
Kruiskop PH0/PH00 en plastic prytools om de laptop te openen, plus soldeergereedschap: hetelucht of een fijne soldeerbout, flux, tin en desoldeerlint. Voor Lenovo heb je geen pentalobe nodig; dat is Apple-gereedschap.

Hoe moeilijk is deze reparatie?
Lastig, ongeveer 60 minuten. Het is microsoldeerwerk op een tweedelig scharnierapparaat, dus je moet naast het solderen ook zorgvuldig demonteren en de flexkabels van het draaibare scherm ontzien.
