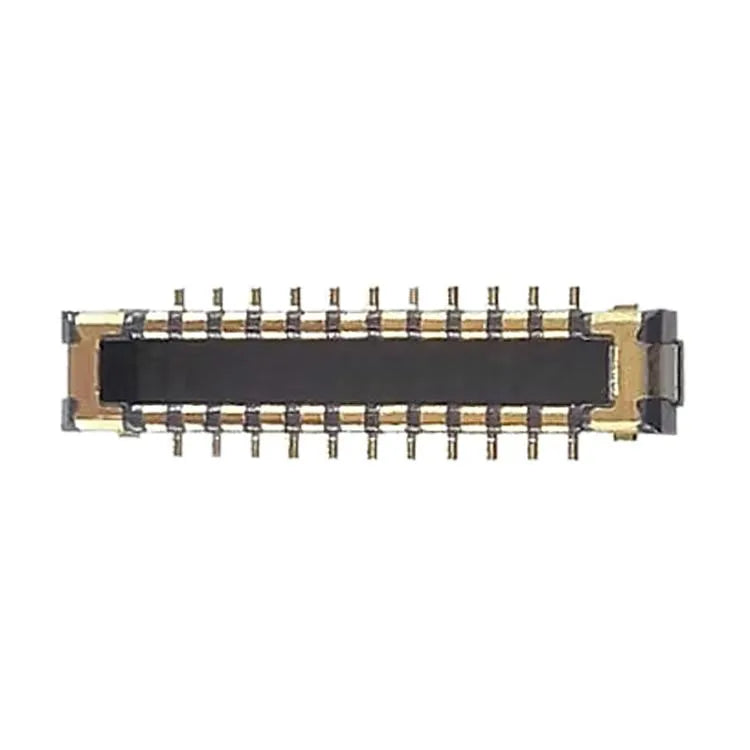

22-poliger FPC-Anschluss Rückfahrkamera auf Flexkabel iPhone 15 Pro / 15 Pro Max

Funktioniert die Rückfahrkamera Ihres iPhone 15 Pro oder 15 Pro Max nicht mehr oder ist der Kamerastecker nach einer früheren Reparatur beschädigt? Mit diesem 22-poligen FPC-Anschluss für die Rückfahrkamera, der auf dem Flexkabel montiert ist, stellen Sie die Verbindung zwischen der Hauptkamera und dem Logic Board wieder her.

Spezifikationen

• Teiltyp: FPC-Anschluss für Rückfahrkamera (auf Flexkabel)
• Anzahl der Pins: 22 Pins
• Montageposition: auf dem Kamera-Flexkabel
• Anwendung: Stellt die Verbindung zwischen Rückfahrkamera und Logic Board wieder her
• Qualität: Ersatzteil, 100 Prozent getestet
• Lieferung: Einzelteil
• Kompatible Modelle: iPhone 15 Pro und iPhone 15 Pro Max (2023)

Symptome eines defekten Teils

• Rückfahrkamera funktioniert nicht, bleibt schwarz oder zeigt eine Fehlermeldung an
• Kamera-App stürzt ab oder friert ein bei Verwendung der Hauptkamera
• Anschluss ist nach einer früheren Reparatur oder Sturzschäden physisch beschädigt
• Intermittierender Kontakt: Kamera funktioniert manchmal, manchmal nicht
• Verbogene oder abgebrochene Pins am alten Anschluss

Installation

🔴 Schwierigkeitsgrad: sehr schwierig (Mikrolöten). Rechnen Sie mit ca. 75 Minuten. Benötigtes Werkzeug: Lötstation mit feiner Spitze, Heißluft-Rework-Station, Lötzinn, Lötzinn, Entlötlitze, Pinzette, Mikroskop oder Lupe, Isopropanol, antistatisches Armband.

Häufig gestellte Fragen

Passt dieser FPC-Anschluss auf mein iPhone 15 Pro oder 15 Pro Max?
Ja, dieser 22-polige FPC-Anschluss ist für das Rückfahrkamera-Flexkabel des iPhone 15 Pro und iPhone 15 Pro Max (2023) vorgesehen. Überprüfen Sie vorher die genaue Anzahl der Pins des alten Anschlusses, da Modelle der 15 Pro-Serie 18-polige oder 22-polige Varianten verwenden können.

Welches Werkzeug benötige ich?
Dies ist eine Mikrolötarbeit: Eine Lötstation mit feiner Spitze, eine Heißluft-Rework-Station, Flussmittel, Lötzinn und Entlötlitze, eine Pinzette, ein Mikroskop oder eine starke Lupe, Isopropanol und ein antistatisches Armband.

Wie schwierig ist die Installation?
🔴 sehr schwierig: Dieser FPC-Anschluss befindet sich direkt auf dem Logic Board und muss unter einem Mikroskop entlötet und wieder angelötet werden. Dies ist ausschließlich Arbeit für einen erfahrenen Mikrolöttechniker mit einer Rework-Station – nicht für Heimwerker geeignet.
