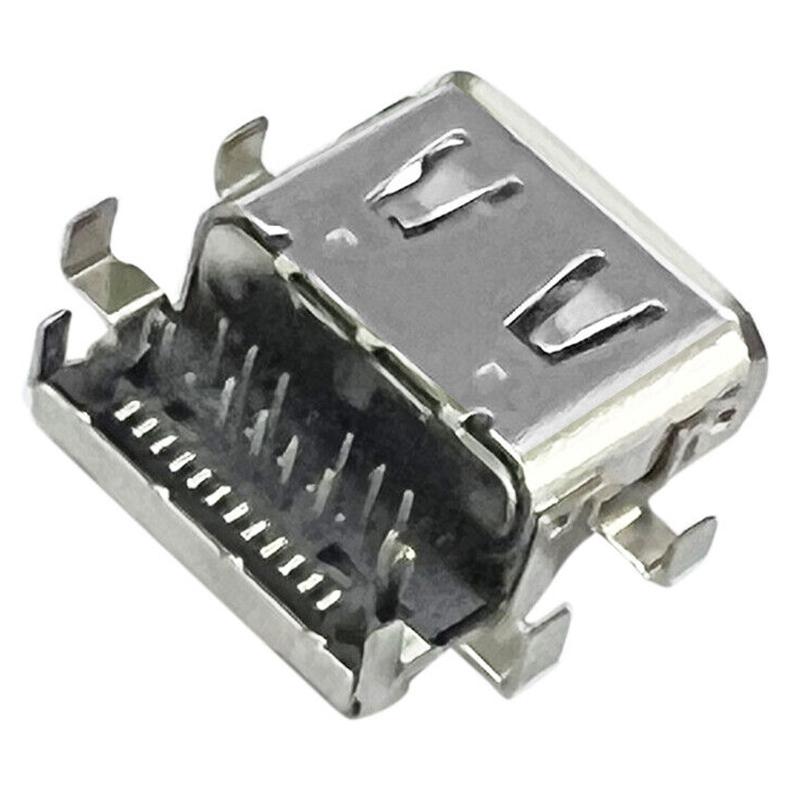

USB-C-oplaadconnector voor Lenovo ThinkPad E480 / E485 / E580 / E585 / R480 / E15

Bij deze ThinkPads gaat het laden via USB-C, en dat betekent dat een versleten poort meteen betekent dat je laptop niet meer oplaadt. Voordat je een heel moederbord bestelt: vaak is alleen de bus zelf los of ingedrukt. Dit is die kale USB-C-connector, om op de print te solderen.

Specificaties

• Onderdeeltype: kale USB-C-bus (SMD-connector) om op de print te solderen
• Let op: dit is geen plug-and-play-onderdeel — er zit geen kabel of printje bij, de bus moet er met heteluchtgereedschap op gesoldeerd worden
• Kwaliteit: vervangend onderdeel, 100% getest en werkend.
• Compatibele modellen: Lenovo ThinkPad E480, E485, E580, E585, R480 en E15
• Levering: Levertijd 10-14 dagen

Geschikt voor de volgende modellen

• Lenovo ThinkPad E480
• Lenovo ThinkPad E485
• Lenovo ThinkPad E580
• Lenovo ThinkPad E585
• Lenovo ThinkPad R480
• Lenovo ThinkPad E15

Symptomen van een defect onderdeel

• Laden lukt alleen nog als je de kabel omhoog of opzij duwt en zo vasthoudt
• De kabel klikt niet meer stevig vast en glijdt er zomaar uit
• De poort staat zichtbaar scheef, is ingedrukt of een van de contacten is verbogen
• Er komt helemaal geen lading meer binnen, terwijl je met een andere kabel en adapter al hebt getest
• Data of beeld via USB-C valt weg terwijl laden nog net lukt, of andersom

Installatie

🔴 Moeilijkheidsgraad: lastig. Reken op ongeveer ~60 minuten. Dit is een kale connector, geen plug-and-play-onderdeel. De oude bus moet met een heteluchtstation van de print worden gehaald en de nieuwe moet er weer recht op gesoldeerd worden. Je hebt daarvoor een heteluchtstation, flux, laagsmeltend soldeer, ontsoldeerlint, kaptontape om de omgeving af te schermen en een loep of microscoop nodig. Bij de ThinkPad zit de bus op de print in het apparaat: te veel hitte of een verschoven bus kost je de hele print, en dat is een veel duurdere reparatie dan deze connector. Heb je geen ervaring met soldeerwerk op printniveau, laat dit dan door een reparateur doen. Voor het openen van het apparaat zelf heb je verder een kruiskop en plastic prytools nodig; pentalobe heb je hier niet voor nodig.

Veelgestelde vragen

Past deze connector op mijn apparaat?
Hij is bedoeld voor de Lenovo ThinkPad E480, E485, E580, E585, R480 en E15. Omdat het een kale bus is, telt vooral of de pootjes en de bevestigingsoortjes exact op dezelfde plek zitten als bij jouw oude connector. Vergelijk de foto met de bus op je eigen print, of laat een reparateur er even naar kijken.

Is dit een plug-and-play-onderdeel?
Nee, en dat is het belangrijkste om te weten. Er zit geen kabel, printje of stekker bij: dit is de kale USB-C-bus die van de print af gesoldeerd en er weer op gesoldeerd moet worden. Zonder heteluchtstation en soldeerervaring op printniveau krijg je dit niet gemonteerd.

Hoe moeilijk is het?
Lastig. Dit is board-level soldeerwerk: heteluchtstation, flux, ontsoldeerlint en een loep of microscoop. Reken op ongeveer 60 minuten voor iemand die dit vaker doet. Ga je hem scheef of met te veel hitte plaatsen, dan beschadig je de print eronder.
