Sensorprint voor Lenovo Yoga 710-15IKB

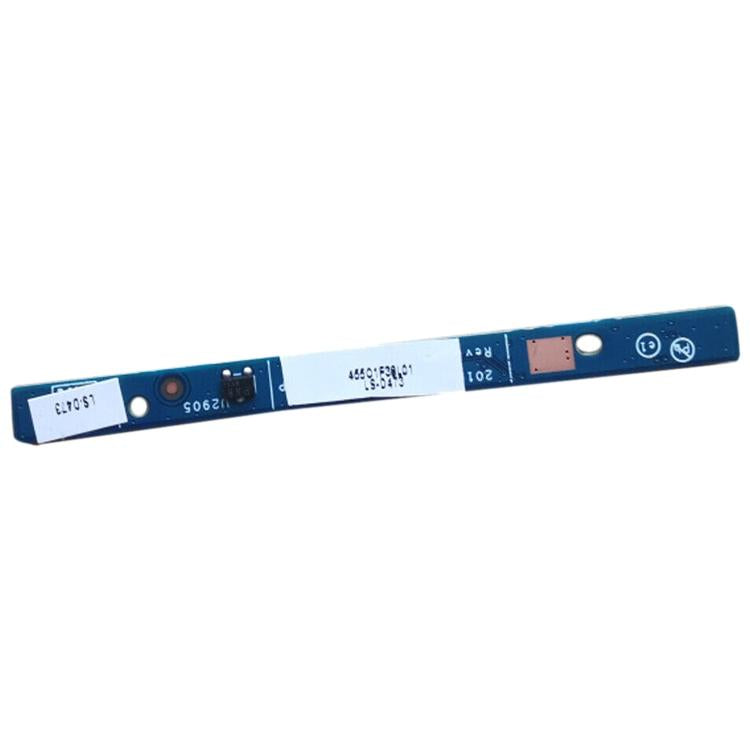

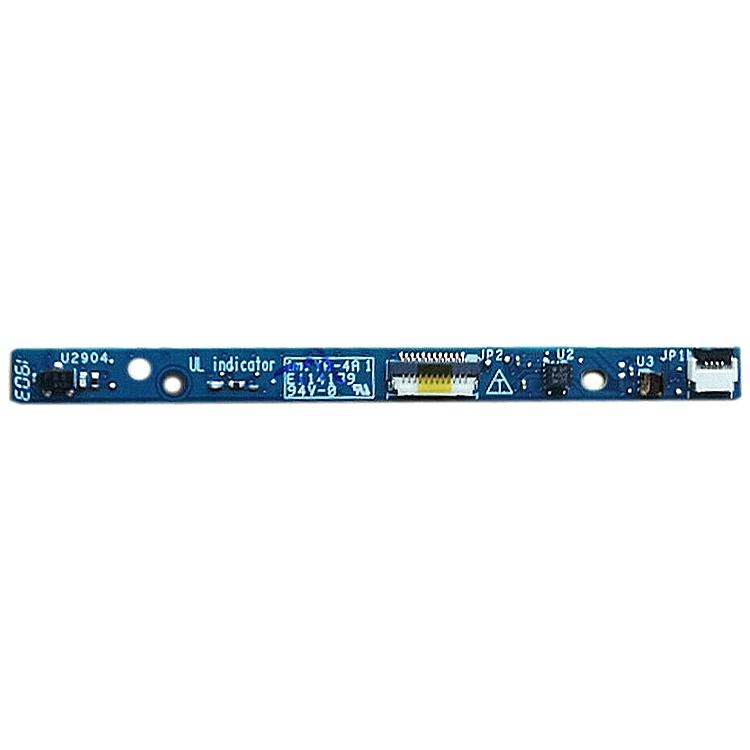

Dit is de smalle sensorprint uit de Lenovo Yoga 710-15IKB: een lang, dun printje met een indicatie-led aan de ene kant en twee kleine kabelaansluitingen, dat in de behuizing langs de rand ligt. Lenovo levert het als los serviceonderdeel, en Sunsky verkoopt het onder dezelfde naam — „sensor board”. Gaat er een lampje niet meer aan of reageert de laptop niet meer op het open- of dichtklappen, dan is dit het printje dat je wilt uitsluiten.

Specificaties

• Onderdeeltype: sensorprint (smal printje met indicatie-led en twee FFC-aansluitingen)
• Kwaliteit: vervangend onderdeel. 100% getest en werkend.
• Compatibele modellen: Lenovo Yoga 710-15IKB
• Levering: Levertijd 10-14 dagen

Symptomen van een defect onderdeel

• Het statuslampje aan de voorkant brandt niet meer of blijft juist altijd aan
• De laptop reageert niet zoals verwacht op het open- en dichtklappen van het deksel
• Het printje is zichtbaar beschadigd, verbogen of nat geweest
• Een van de platte kabels naar dit printje is gescheurd of uit de connector gerukt
• Na een eerdere reparatie werkt de indicatie-led niet meer

Installatie

🟡 Moeilijkheidsgraad: gemiddeld. Reken op ongeveer ~30 minuten. Je opent de Yoga 710 door de onderplaat los te schroeven met een kruiskop PH00/PH0 en de clips rondom met plastic prytools los te wippen. Koppel eerst de accustekker los. Het printje zit met een of twee schroefjes vast en met FFC-kabels op het moederbord aangesloten — klap de zwarte vergrendelingen van die connectors omhoog voordat je de kabels eruit schuift. Geen soldeerwerk, geen pentalobe.

Veelgestelde vragen

Past dit op mijn Yoga 710?
Dit printje wordt opgegeven voor de Yoga 710-15IKB, de 15 inch uitvoering. Lenovo gebruikt in de 11 en 14 inch Yoga 710 een andere maat print, dus controleer eerst je exacte typenummer op het label aan de onderkant en vergelijk je oude printje met de foto.

Welk gereedschap heb ik nodig?
Kruiskop PH00/PH0, plastic prytools of een spudger voor de onderplaat en de FFC-connectors. Meer niet — dit is een steek- en schroefonderdeel.

Hoe moeilijk is de klus?
Gemiddeld. Het printje zelf wisselen kost een paar minuten; het openkrijgen van de onderplaat zonder clips te breken is het lastigste deel. Wat wij zeker weten is wat je op de foto ziet: het is de smalle sensorprint met indicatie-led en twee FFC-connectors. Weet je niet zeker of jouw klacht hierdoor komt, meet dan eerst of de kabels ernaartoe heel zijn.
