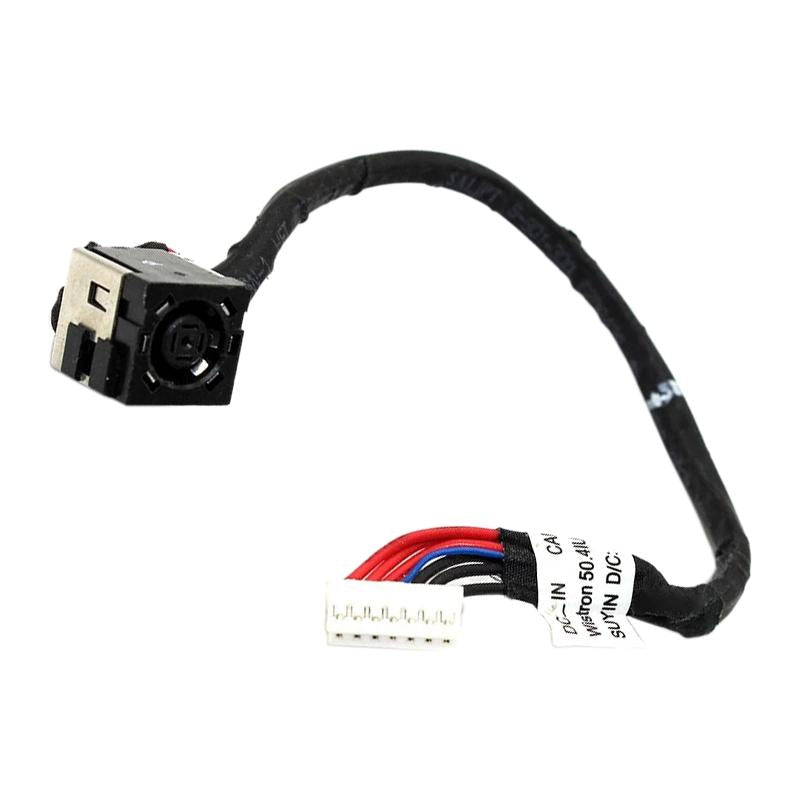

Oplaadconnector met kabel voor Dell Inspiron 1440 / 2420 / 3420 / N4050 / M4010 / M4040

Laadt je Dell Inspiron alleen nog als je de stekker in een bepaalde stand houdt, of helemaal niet meer? Dan is meestal de DC-jack los gaan zitten of doorgebrand. Deze complete oplaadconnector met kabel vervangt de ronde voedingsingang inclusief de bekabeling naar het moederbord, zodat er niets gesoldeerd hoeft te worden.

Specificaties

• Onderdeeltype: oplaadconnector (DC-jack) met aangesloten kabel
• Aansluiting: ronde voedingsstekker met middenpen; kabel eindigt in een 6-polige stekker naar het moederbord
• Kwaliteit: vervangend onderdeel, 100% getest en werkend
• Compatibele modellen: Inspiron 1440, Inspiron 2420, Inspiron 3420, Inspiron N4050, Inspiron M4010, Inspiron M4040
• Levering: Levertijd 10-14 dagen

Geschikt voor de volgende modellen

• Dell Inspiron 1440
• Dell Inspiron 2420
• Dell Inspiron 3420
• Dell Inspiron N4050
• Dell Inspiron M4010
• Dell Inspiron M4040

Symptomen van een defect onderdeel

• De laptop laadt alleen als je de adapterstekker vasthoudt of scheef duwt
• De laadindicator knippert of gaat aan en uit terwijl de adapter vastzit
• De aansluiting voelt wiebelig aan of is naar binnen gedrukt
• Verschroeide of gesmolten plek rond de laadingang, of een brandlucht
• De laptop draait alleen nog op de accu en herkent de adapter niet meer

Installatie

🟡 Moeilijkheidsgraad: gemiddeld. Reken op ongeveer ~40 minuten. Haal de accu eruit en draai de onderkant open met een kruiskop PH0/PH00. De DC-jack zit meestal in een uitsparing in de behuizing geklemd, met de kabel langs de rand naar het moederbord. Trek de 6-polige stekker recht uit zijn connector (niet aan de draadjes), leg de nieuwe kabel in exact dezelfde geleiding en klik het steekcontact terug. Solderen is niet nodig, maar op sommige Inspiron-uitvoeringen moet je wel het toetsenbord en de palmrest wegnemen om bij de kabelroute te komen; reken daar dan wat extra tijd voor.

Veelgestelde vragen

Past deze oplaadconnector op mijn Inspiron?
De leverancier geeft de Inspiron 1440, 2420, 3420, N4050, M4010 en M4040 op. Dat zijn verschillende generaties, dus vergelijk voor de zekerheid drie dingen met je oude onderdeel: de vorm van de ronde stekkeringang, de lengte van de kabel en het aantal pinnen van het stekkertje op het moederbord (hier zes).

Moet ik solderen?
Nee. Dit is de uitvoering met kabel en steekverbinding: de connector wordt met een stekkertje op het moederbord aangesloten. Een losse, direct op de print te solderen jack is een ander onderdeel.

Hoe moeilijk is het?
Gemiddeld, ongeveer 40 minuten. Het vervangen zelf is eenvoudig; de tijd gaat zitten in het uit elkaar halen van de laptop en het terugleggen van de kabel in de originele geleiding, zodat hij nergens klem komt.
