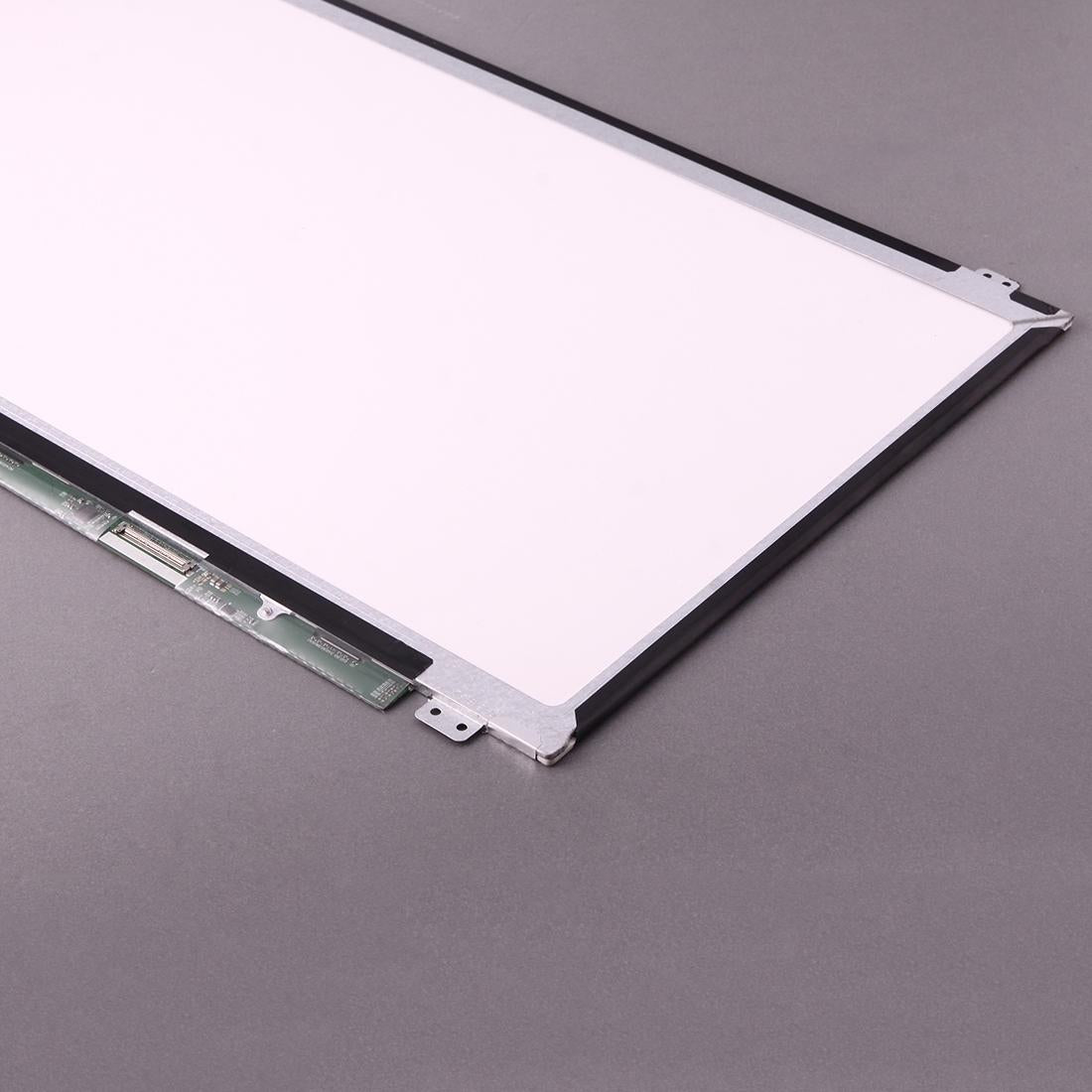

Laptopscherm N133HCR-GA1 IPS 13.3 inch 1920x1080 30-pins

Een IPS-paneel houdt zijn kleuren ook als je schuin op het scherm kijkt, en daar zit je bij een laptop vaak. Dit losse 13,3 inch Full HD IPS-paneel met typenummer N133HCR-GA1 heeft 400 cd/m² helderheid en een 30-pins aansluiting, en vervangt een gebarsten of uitgevallen scherm zonder dat je iets aan de laptop zelf verandert.

Specificaties

• Onderdeeltype: Los laptop-beeldpaneel (zonder touchscreen, zonder deksel of schermrand)
• Paneelnummer: N133HCR-GA1
• Schermtype: IPS TFT LCD met WLED-achtergrondverlichting
• Schermdiagonaal: 13,3 inch
• Resolutie: 1920 x 1080 beeldpunten
• Aansluiting: 30-pins eDP
• Beeldverhouding: 16:9
• Helderheid: 400 cd/m²
• Contrast: 800:1
• Actief beeldgebied: 293,76 x 165,24 mm
• Afmetingen paneel: 300,26 x 188,25 mm
• Montage: in-line connector, smalle rand, zonder bevestigingsbeugels
• Kwaliteit: vervangend onderdeel, 100% getest en werkend
• Levering: Levertijd 10-14 dagen

Symptomen van een defect onderdeel

• Barsten of een zwarte vlek in het paneel
• Kolommen of rijen pixels die zijn uitgevallen
• Kleuren die verschieten of een duidelijke gele of roze zweem
• Beeld dat flikkert of kort zwart wordt
• Geen beeld terwijl de laptop wel opstart

Installatie

🔴 Moeilijkheidsgraad: moeilijk. Reken op ongeveer ~50 minuten. Je hebt een kleine kruiskopschroevendraaier (PH0 of PH00) nodig, een paar plastic prytools of plectrums om de schermrand los te wippen en wat tape om de kabel weer vast te zetten; bij een gelijmde rand ook een beetje warmte. Haal eerst de stroom eraf en koppel de accu los, wip daarna de schermrand los, kantel het paneel naar voren en trek de stekker recht uit de connector. Test het beeld voordat je alles dichtklikt.

Veelgestelde vragen

Past dit paneel in mijn laptop?
Kijk op de sticker aan de achterkant van je huidige paneel. Staat daar N133HCR-GA1, dan zit je goed. Wijkt het nummer af, controleer dan of diagonaal (13,3 inch), resolutie (1920 x 1080), aantal pinnen (30) en de plaats van de connector en de bevestiging exact overeenkomen. Wijkt daar iets van af, dan past het paneel niet.

Welk gereedschap heb ik nodig?
Een kleine kruiskopschroevendraaier (PH0 of PH00), plastic prytools of plectrums om de schermrand los te wippen en wat dunne tape om de kabel weer vast te zetten. Meer heb je meestal niet nodig.

Hoe moeilijk is deze reparatie?
Moeilijk. Reken op ongeveer 50 minuten. IPS-panelen zijn net zo breekbaar als andere; leg het nieuwe paneel nooit met het beeldvlak op tafel terwijl je verder werkt.
