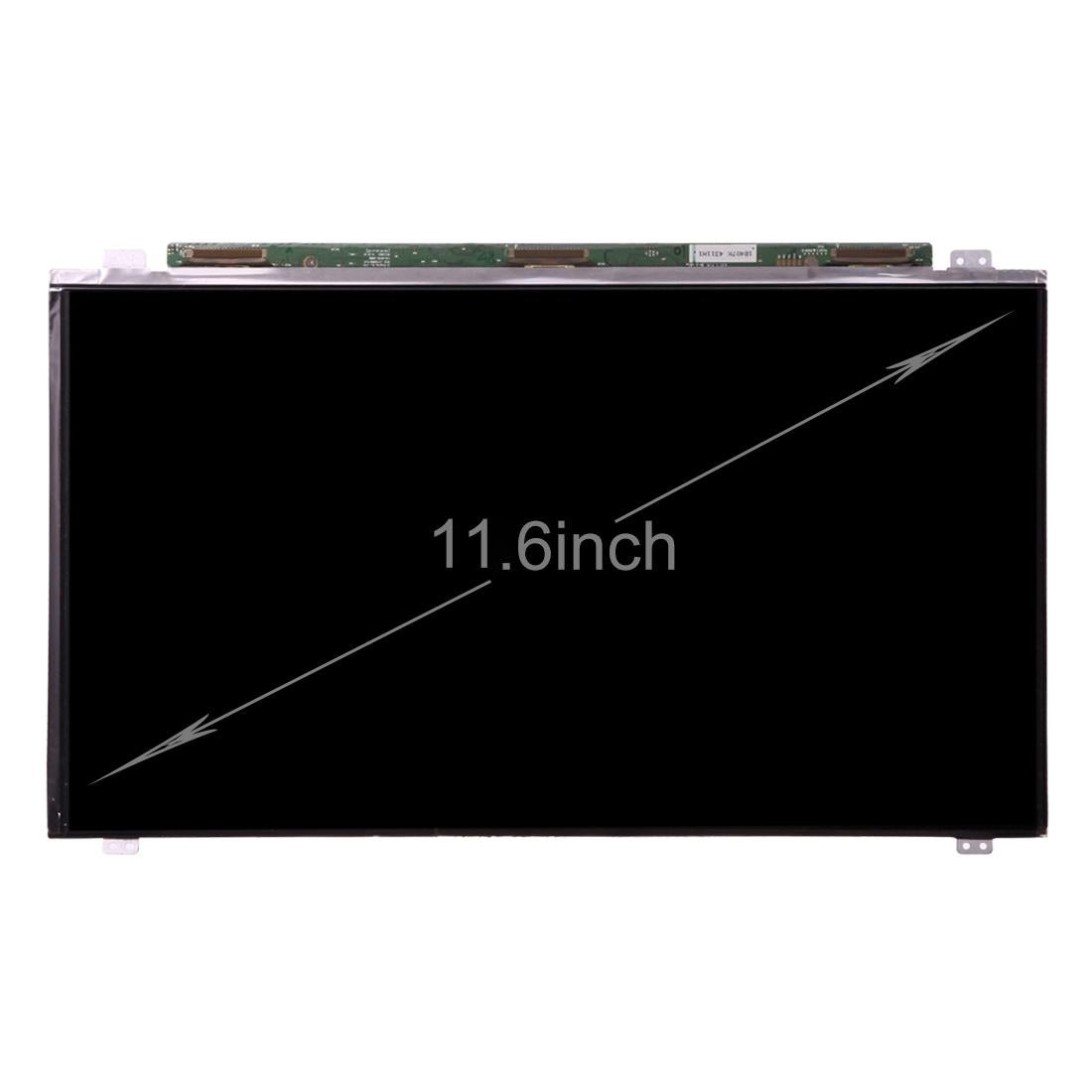

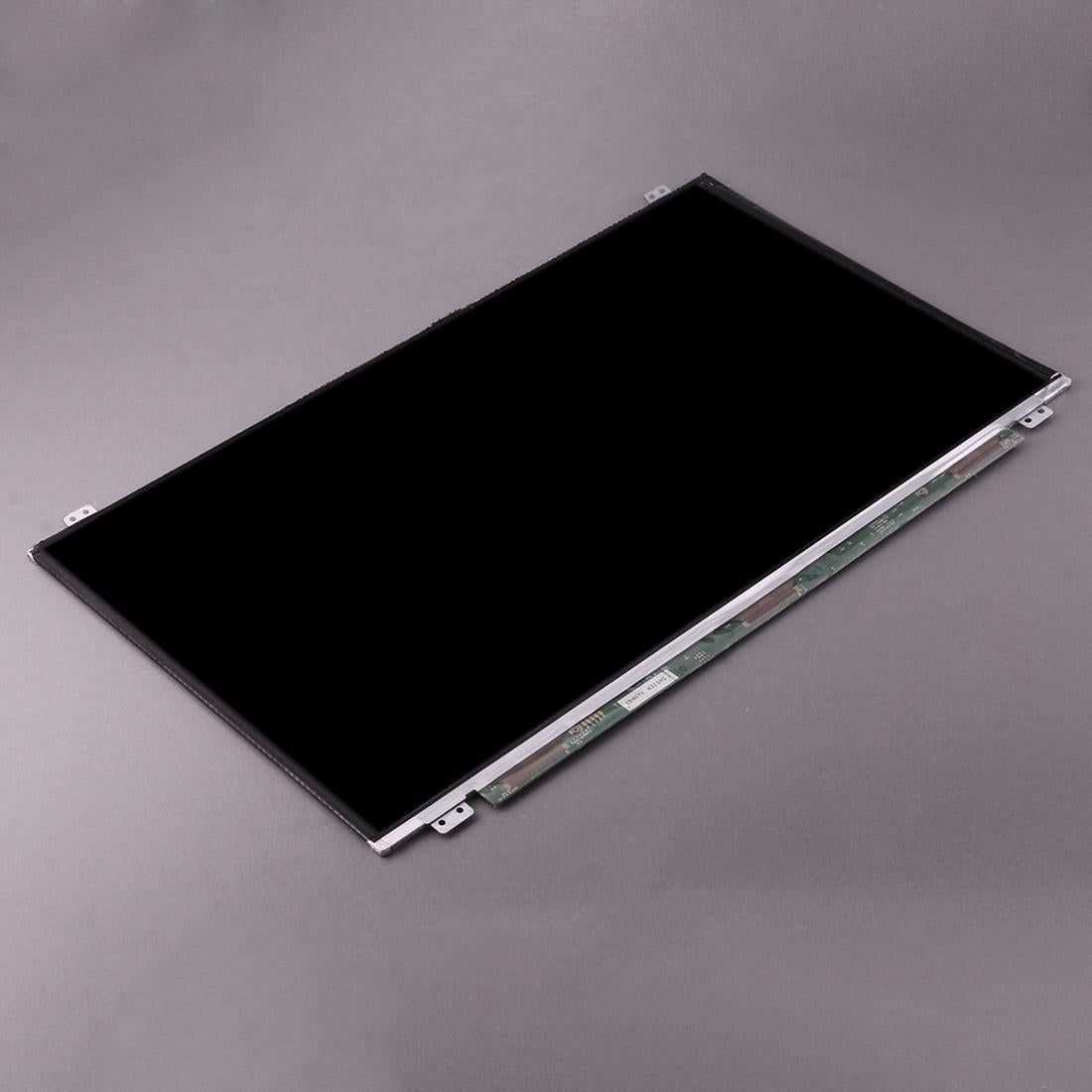

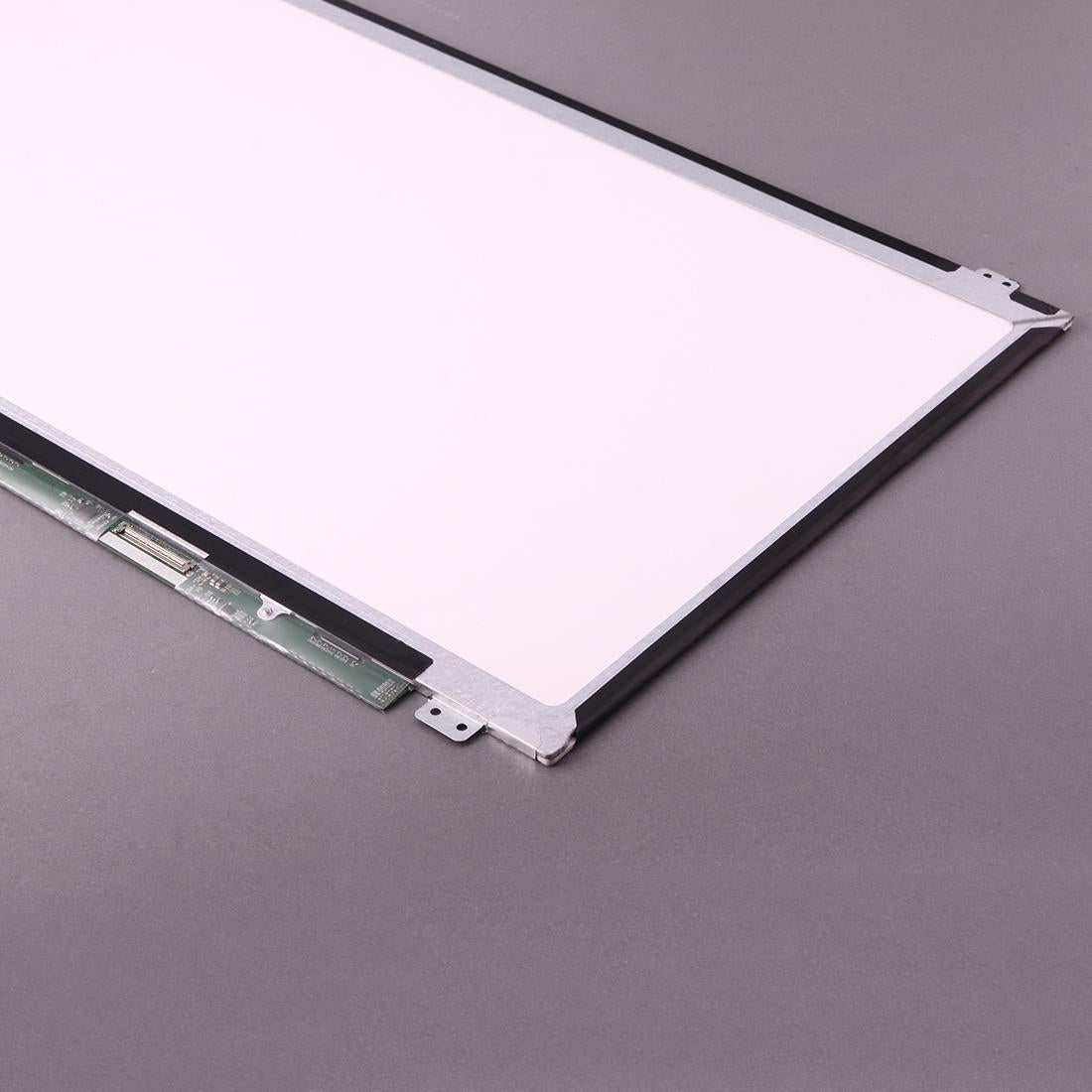

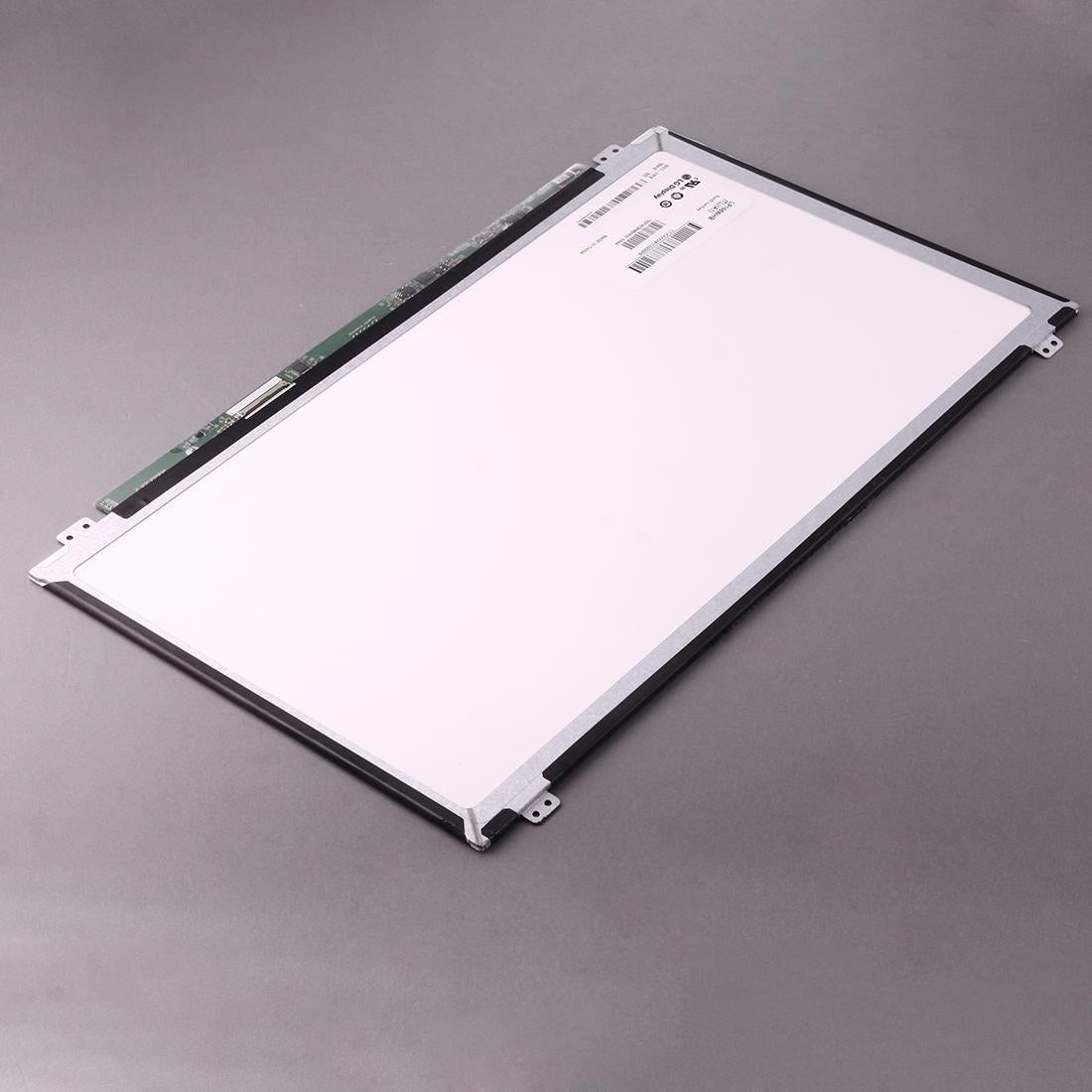

Laptopscherm N116BGE-EA2 TN 11.6 inch 1366x768 30-pins

Barsten in het glas of vaste strepen in het beeld van een 11,6 inch laptop: dan is het paneel op. Dit is het losse paneel met typenummer N116BGE-EA2, 11,6 inch met 1366 x 768 beeldpunten en een 30-pins eDP-aansluiting.

Specificaties

• Onderdeeltype: Los laptop-beeldpaneel (zonder touchscreen, zonder deksel of schermrand)
• Paneelnummer: N116BGE-EA2
• Schermtype: TN TFT LCD
• Schermdiagonaal: 11,6 inch
• Resolutie: 1366 x 768 beeldpunten
• Aansluiting: 30-pins eDP
• Beeldverhouding: 16:9
• Helderheid: 220 cd/m²
• Achtergrondverlichting: WLED
• Kwaliteit: vervangend onderdeel, 100% getest en werkend.
• Levering: Levertijd 10-14 dagen

Paneeltechniek extern nagetrokken: dit is een TN-paneel (Sunsky noemt het alleen TFT LCD).

Symptomen van een defect onderdeel

• Gebarsten glas of een zichtbare inktvlek in het beeldvlak
• Vaste strepen die ook in het opstartscherm van de laptop te zien zijn
• Een zwart scherm terwijl je met een zaklamp nog vaag beeld ziet staan
• Beeld dat knippert of uitvalt bij het bewegen van het deksel
• Verkleuringen en drukplekken die niet meer weggaan

Installatie

🔴 Moeilijkheidsgraad: moeilijk. Reken op ongeveer ~50 minuten. Je hebt een kleine kruiskopschroevendraaier (PH0 of PH00) nodig, een paar plastic prytools of plectrums om de schermrand los te wippen en wat dunne tape om de kabel weer vast te zetten; bij een gelijmde rand ook een beetje warmte. Haal eerst de lader eraf en koppel de accu los, wip daarna de schermrand rondom los, kantel het paneel naar voren op het toetsenbord en trek de stekker recht uit de connector. Kijk goed hoe je oude paneel vastzit en neem beugels, strips of tape over op het nieuwe paneel. Test het beeld voordat je alles dichtklikt.

Veelgestelde vragen

Past dit paneel in mijn laptop?
Kijk op de sticker aan de achterkant van je huidige paneel. Staat daar N116BGE-EA2, dan zit je goed. Wijkt het nummer af, controleer dan of diagonaal (11,6 inch), resolutie (1366 x 768), aantal pinnen (30) en de plaats van de connector en de bevestiging exact overeenkomen. Wijkt daar iets van af, dan past het paneel niet.

Welk gereedschap heb ik nodig?
Een kleine kruiskopschroevendraaier (PH0 of PH00), plastic prytools of plectrums om de schermrand los te wippen en wat dunne tape om de kabel weer vast te zetten. Meer heb je meestal niet nodig.

Hoe moeilijk is deze reparatie?
Moeilijk. Reken op ongeveer 50 minuten. Werk rustig en pak het paneel alleen bij de randen vast; druk op het beeldvlak laat blijvende vlekken achter.
