Laptopscherm HB140WX1-300 TFT 14 inch 1366x768 40-pins

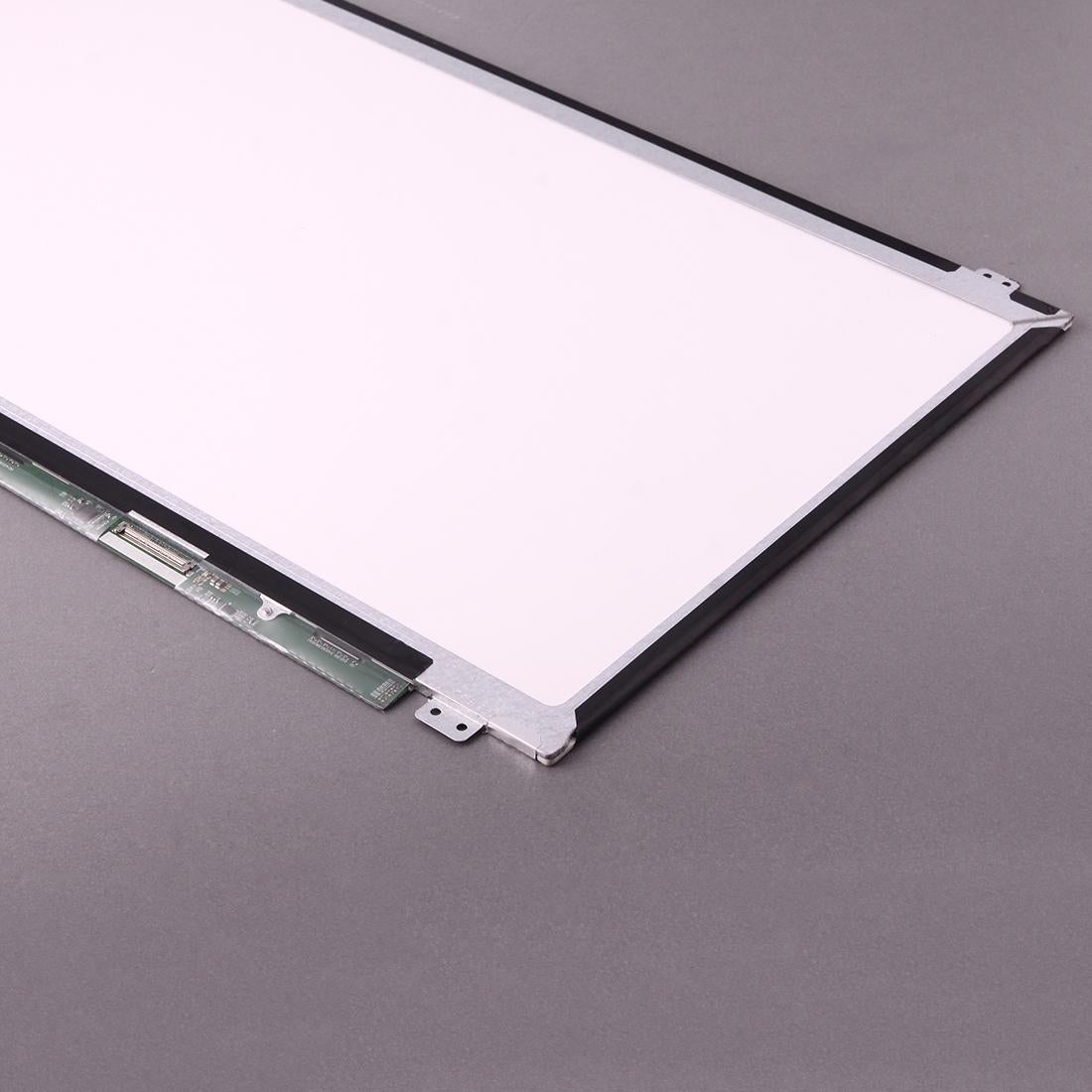

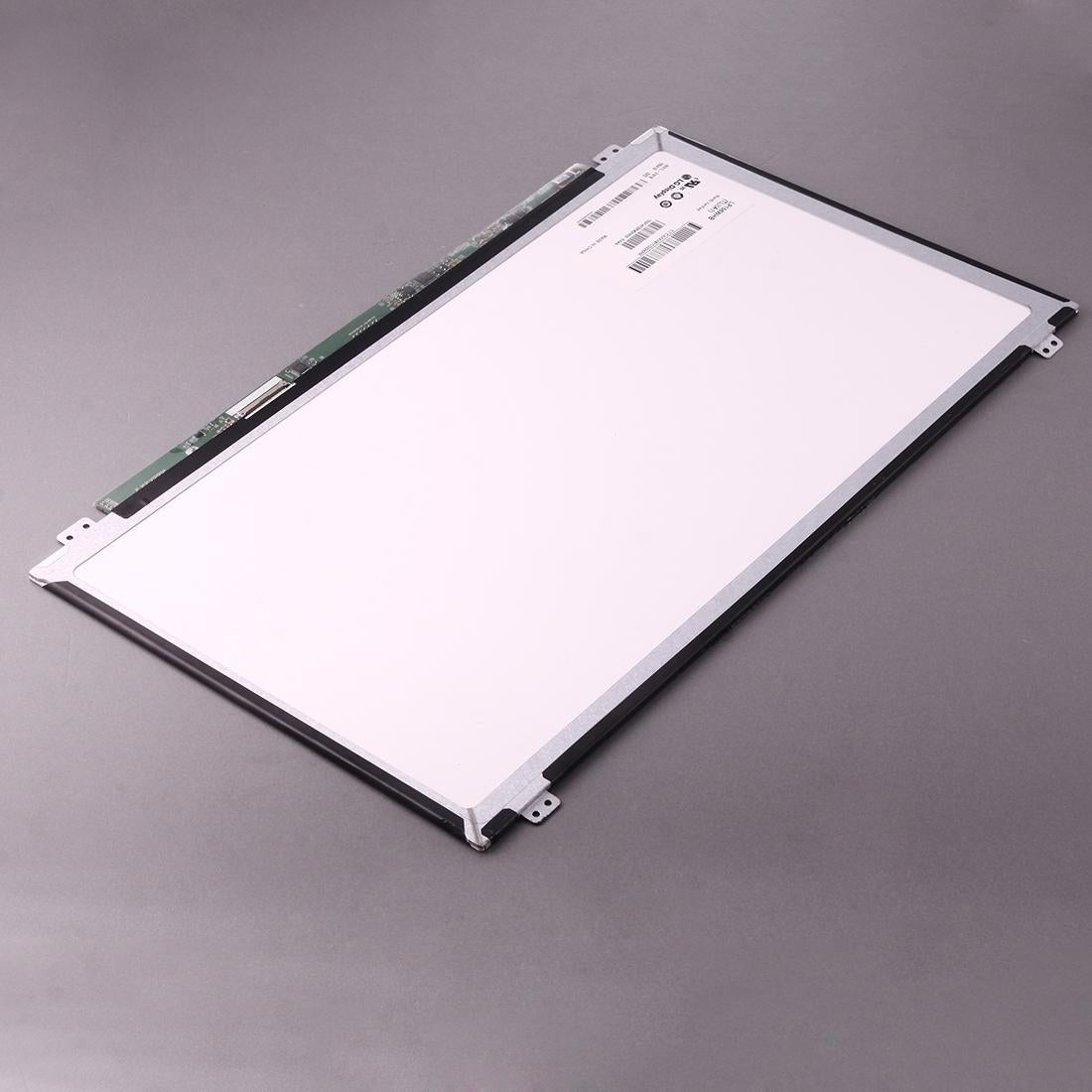

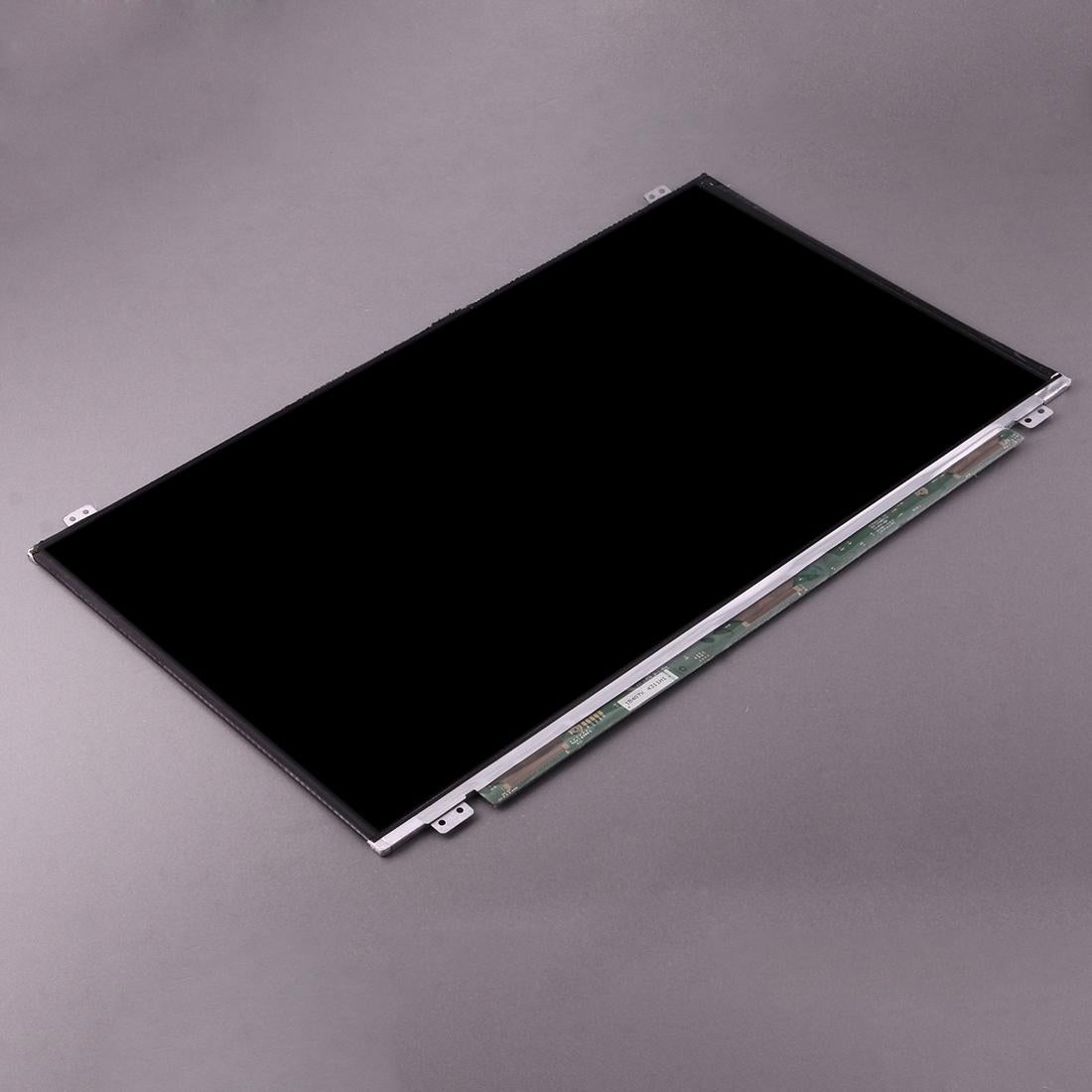

Beeld met inktvlekken, strepen of alleen nog een zwart scherm terwijl een externe monitor het wel doet? Dan vervang je het paneel. Dit is het kale 14 inch paneel HB140WX1-300 van BOE, zonder deksel en scharnieren. Vergelijk voor je bestelt het typenummer op de sticker achterop je eigen paneel, plus de diagonaal (14 inch), de resolutie (1366 x 768), het aantal pinnen (40) en de kant waar de connector zit. Er zit geen touchlaag op dit paneel.

Ga er niet vanuit dat je hiermee de resolutie van je laptop opwaardeert: de beeldkabel en het moederbord moeten die resolutie ondersteunen. En heeft je huidige paneel een hogere verversingssnelheid dan 60 Hz, dan is dit paneel daar geen gelijkwaardige vervanger voor.

Specificaties

• Onderdeeltype: kaal laptoppaneel (lcd), zonder deksel, bezel of scharnieren
• Schermtype: TFT-lcd (geen IPS), zonder touchfunctie
• Fabrikant paneel: BOE

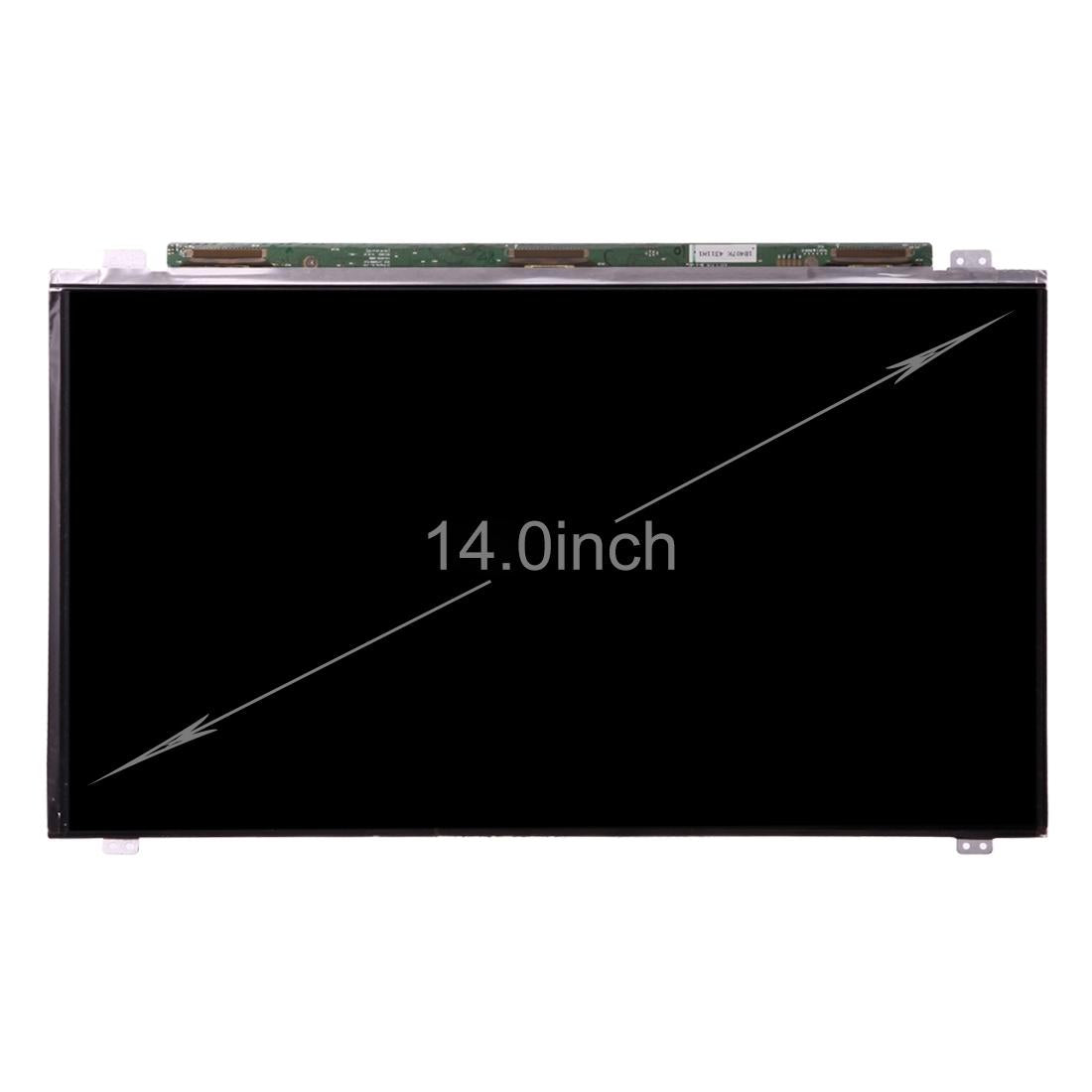

• Diagonaal: 14 inch
• Resolutie: 1366 x 768 pixels
• Beeldverhouding: 16:9
• Aansluiting: 40-pins LVDS-connector
• Achtergrondverlichting: led
• Contrastverhouding: 600:1
• Helderheid: 200 cd/m²
• Responstijd: 12 ms
• Beeldoppervlak: 309,399 x 173,952 mm
• Kwaliteit: vervangend onderdeel, 100% getest en werkend.
• Levering: Levertijd 10-14 dagen

Dit is een ouder paneel met een 40-pins LVDS-aansluiting, niet de smalle 30-pins eDP-stekker van recentere laptops. De twee zijn niet uitwisselbaar.

Symptomen van een defect onderdeel

• Barsten, inktvlekken of een spinnenwebpatroon in het beeld
• Verticale of horizontale strepen die blijven staan, ook na opnieuw opstarten
• Het scherm blijft zwart terwijl een externe monitor wel gewoon beeld geeft
• Beeld dat flikkert, of alleen te zien is als je er met een zaklamp op schijnt (defecte achtergrondverlichting)
• Vlekken of verkleuringen die in de loop van de tijd groter worden

Installatie

🔴 Moeilijkheidsgraad: lastig. Reken op ongeveer ~50 minuten. Je hebt een kruiskopschroevendraaier PH0/PH00 nodig en prytools of een spudger om de schermrand los te wippen. Pentalobe heb je hier niet voor nodig. Zet de laptop uit en koppel eerst de accu los. De brede 40-pins LVDS-stekker achterop zit vaak met tape vastgeplakt: trek die tape los en schuif de stekker er recht uit, niet schuin. Buig de beeldkabel niet verder dan een kwartslag en zet de bevestigingsbeugels over op het nieuwe paneel. Test het beeld voordat je de bezel terugklikt.

Veelgestelde vragen

Past dit paneel in mijn laptop?
Dat bepaal je aan je eigen paneel, niet aan het merk van je laptop. Wip de schermrand los en lees het typenummer op de sticker achterop. Controleer daarnaast de diagonaal (14 inch), de resolutie (1366 x 768), de 40-pins LVDS-connector en of de bevestigingsbeugels aan dezelfde kant zitten.

Welk gereedschap heb ik nodig?
Een kruiskopschroevendraaier PH0 of PH00, prytools of een spudger voor de schermrand, en een pincet voor de tape over de beeldkabel. Pentalobe of Torx is voor dit klusje niet nodig.

Hoe moeilijk is het?
Lastig. De schermrand loswippen zonder klemmetjes te breken en de kabel achterop losmaken is priegelwerk, en het paneel zelf is kwetsbaar. Reken op ongeveer 50 minuten.
