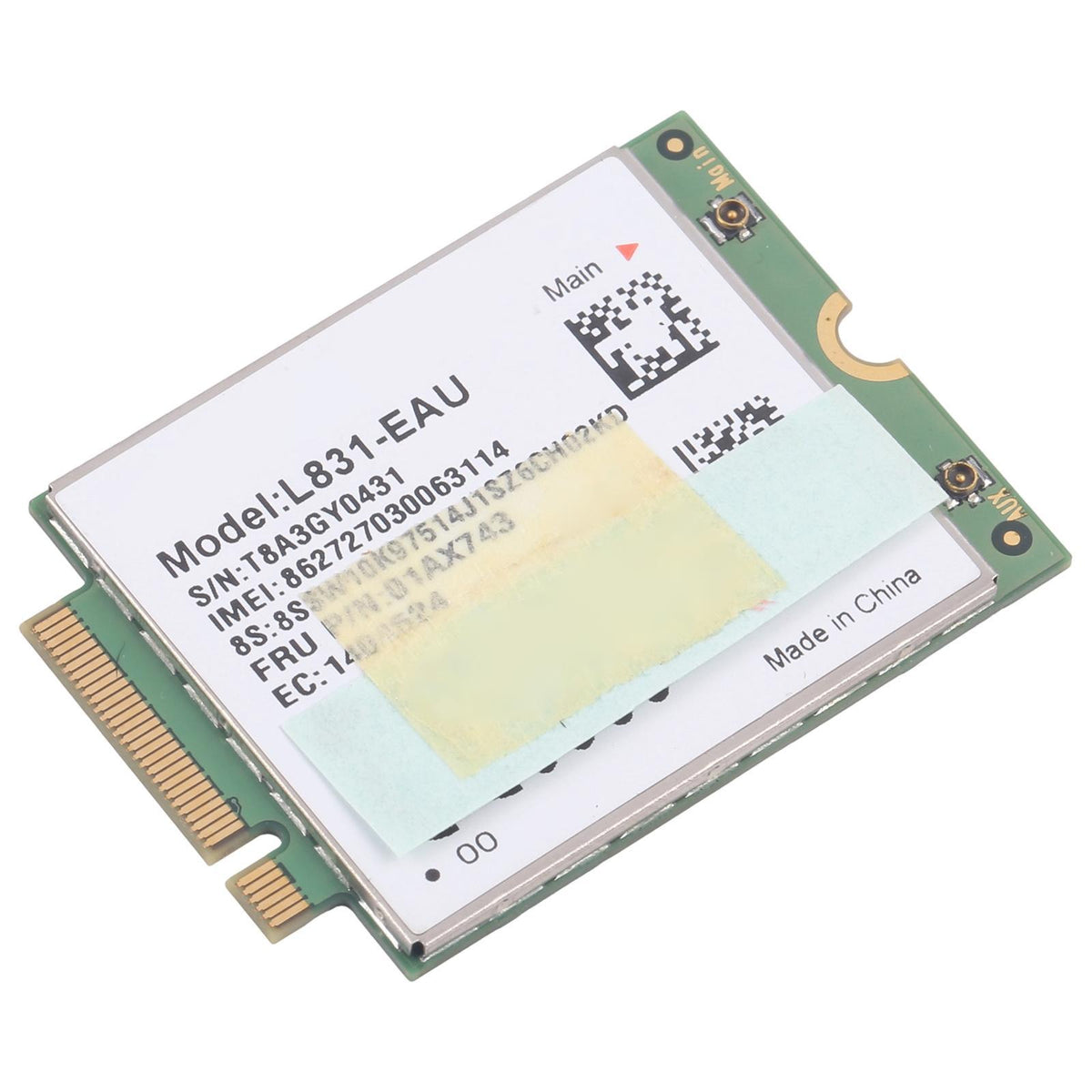

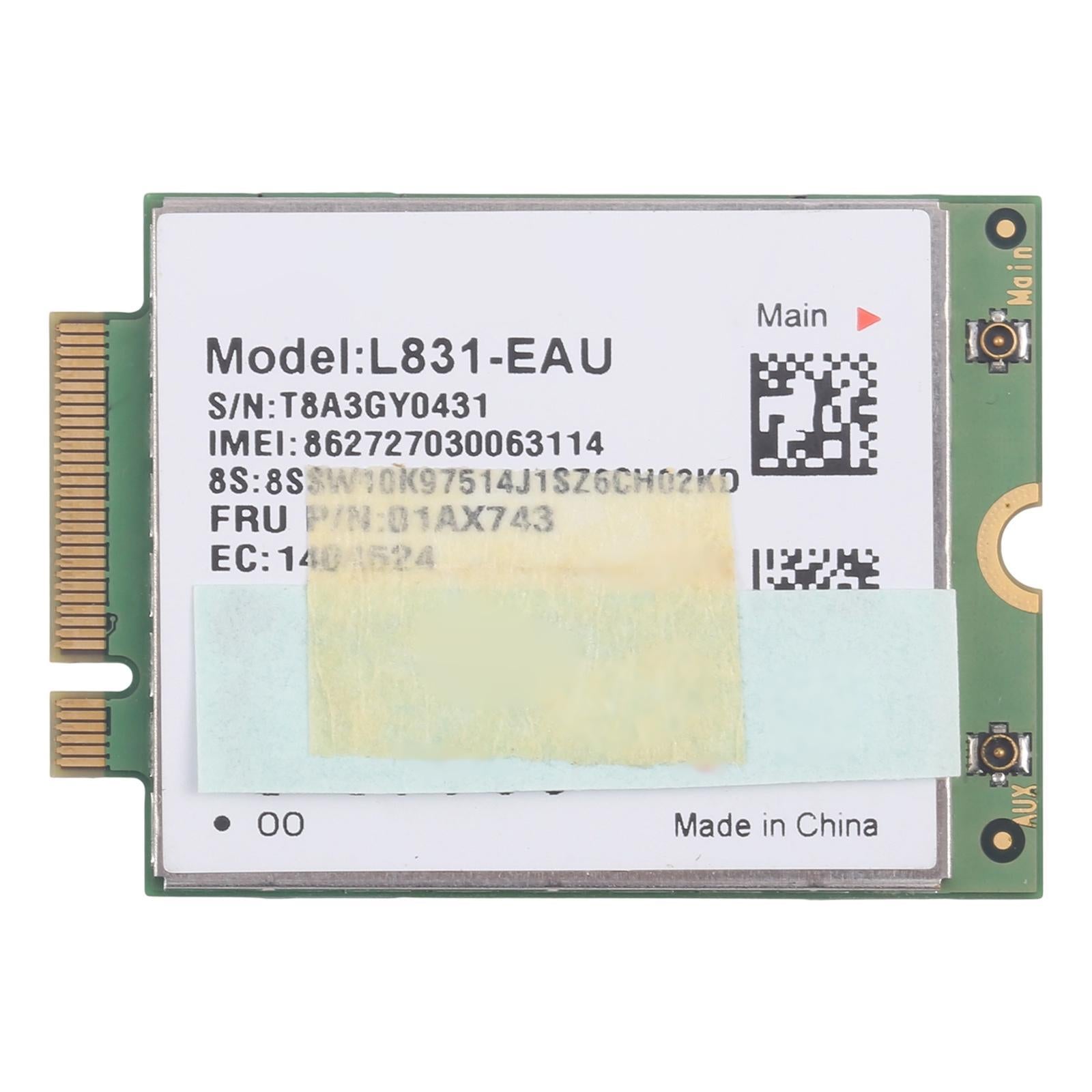

4G LTE-module L831-EAU voor Lenovo ThinkPad T470, T570, X270 en P51s

De L831-EAU is de WWAN-kaart met Lenovo-FRU 01AX743, gemaakt voor de ThinkPad T470, T570, X270 en P51s. Werkt je ingebouwde mobiele internet niet meer of heb je een uitvoering zonder 4G, dan schuif je deze M.2-kaart in het WWAN-slot onder de onderklep en klik je er twee antennedraadjes op.

Specificaties

• Onderdeeltype: 4G LTE-module (WWAN) voor het M.2-slot, B-key
• Onderdeelnummer: 01AX743 (Lenovo FRU)
• Antenne-aansluitingen: Main en Aux, beide u.FL
• Kwaliteit: origineel onderdeel. 100% getest en werkend.
• Compatibele modellen: Lenovo ThinkPad T470, T570, X270 en P51s
• Levering: Levertijd 10-14 dagen

Geschikt voor de volgende modellen

• Lenovo ThinkPad T470
• Lenovo ThinkPad T570
• Lenovo ThinkPad X270
• Lenovo ThinkPad P51s

Symptomen van een defect onderdeel

• Het mobiele netwerk is verdwenen uit Windows terwijl de simkaart in orde is
• De 4G-verbinding valt herhaaldelijk weg of blijft op zeer lage snelheid hangen
• De WWAN-kaart geeft een foutmelding in Apparaatbeheer of wordt niet meer gezien
• Je ThinkPad is zonder mobiel internet geleverd en je wilt dat alsnog toevoegen
• Na een val of vochtschade is de kaart uitgevallen

Installatie

🟡 Moeilijkheidsgraad: gemiddeld. Reken op ongeveer ~30 minuten. Je hebt een kruiskopschroevendraaier PH000/PH00 en een plastic pry-tool of spudger nodig. Draai de onderklep los, koppel de accu af, plaats de kaart schuin in het M.2-slot, druk hem plat en schroef hem vast. Klik daarna de antennedraadjes op Main en Aux. Pentalobe komt op een ThinkPad niet voor.

De twee antennedraadjes zijn onmisbaar. In ThinkPads die zonder WWAN zijn geleverd ontbreken die draden vaak in het schermdeksel; controleer dat vóór je bestelt.

Van dit type module bestaan regiovarianten met verschillende frequentiebanden. Controleer of de banden van jouw provider ondersteund worden.

Veelgestelde vragen

Past deze module in mijn ThinkPad T470?
Ja, FRU 01AX743 hoort bij de T470, T570, X270 en P51s. Wel moet jouw uitvoering een vrij M.2 WWAN-slot, antennedraden en een simkaartsleuf hebben - dat is niet op elke configuratie zo.

Welk gereedschap heb ik nodig?
Een kruiskopschroevendraaier PH000/PH00 en een plastic pry-tool of spudger. Meer is er niet nodig: de kaart zit met één schroefje vast en de antennes klikken erop.

Hoe moeilijk is de klus?
Gemiddeld, ongeveer 30 minuten. Het meeste werk is het openen van de laptop; de kaart zelf is een kwestie van insteken, vastschroeven en twee draadjes aanklikken.
